洗衣机控制器设计Verilog代码Quartus 正点原子新起点开发板

名称：洗衣机控制器设计Verilog代码Quartus? 正点原子新起点开发板

软件：Quartus

语言：Verilog

代码功能：

基于FPGA的洗衣机控制器

一、主要任务设计并实现一个基于FPGA的洗衣机控制器，使用Verilog或VHDL语言进行硬件描述。控制器应能实现对洗衣机工作过程的智能控制，包括洗涤、漂洗和甩干等阶段，并能实时监测洗衣机的状态。控制器应具备人机交互功能，能通过按键或触摸屏进行控制。完成控制器的硬件设计和仿真测试，并进行实际应用测试。提交完整的项目报告，包括设计文档、测试报告和实际应用报告。

二、基本要求

1.循环输出正转、反转、暂停信号。

2.可以预置洗衣时间。

3.可以显示输入的定时时间。

4.可操作性、可靠性要好。

5.实现定时启动→正转25s→暂停5s→反转25s→暂停5s→如果时间未到，则回到“正转25s→暂停5s→……”，定时到则停止。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

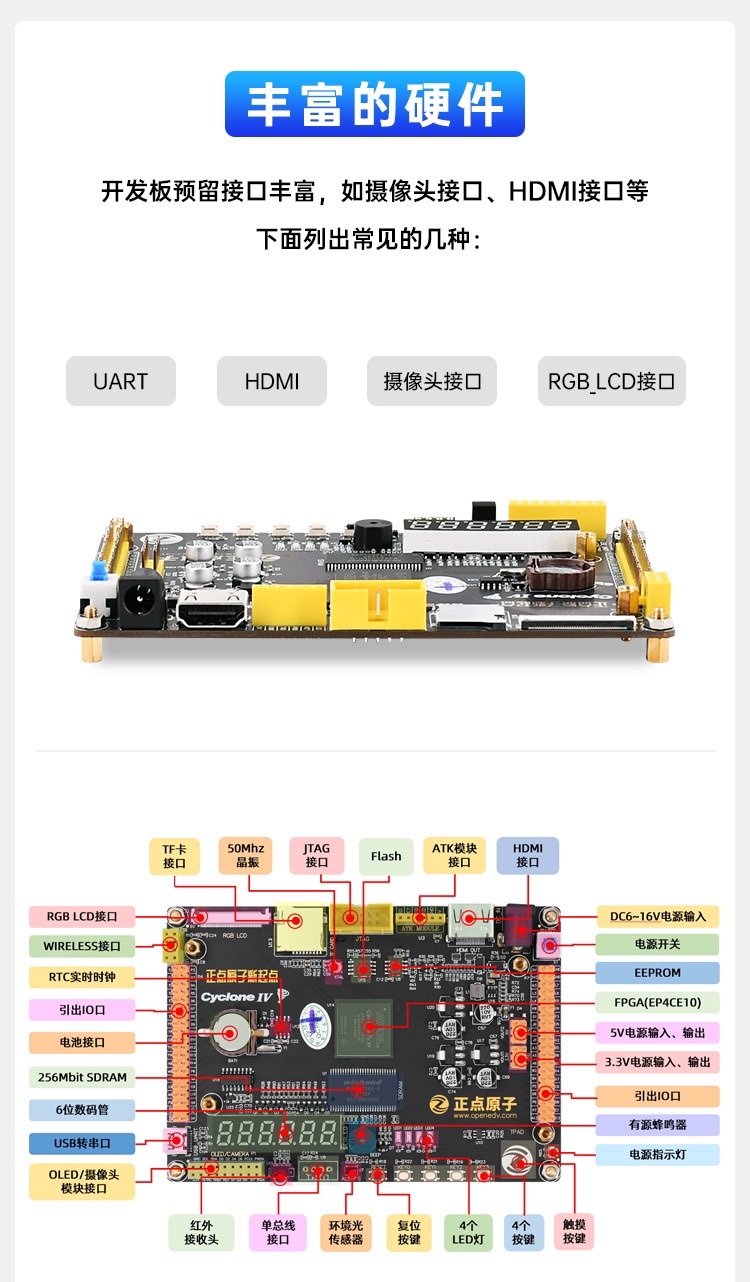

本代码已在正点原子新起点开发板验证，正点原子新起点开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

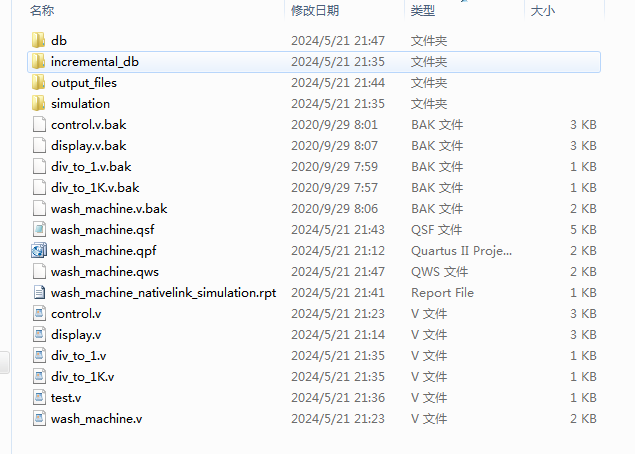

1. 工程文件

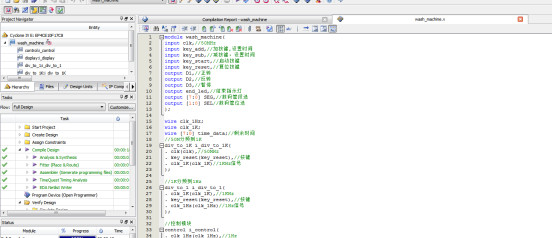

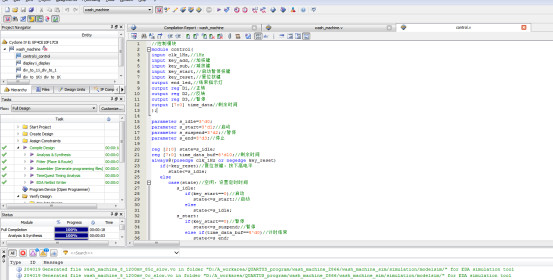

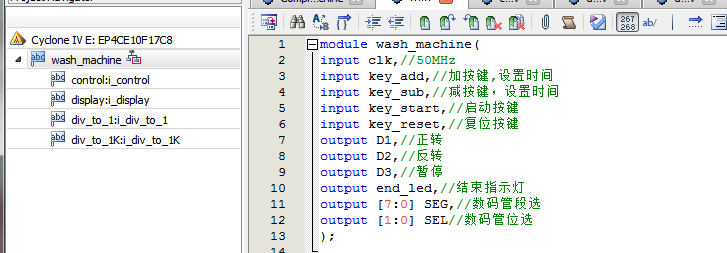

2. 程序文件

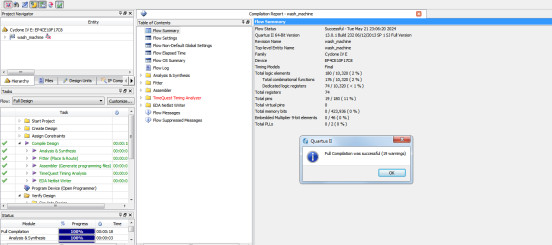

3. 程序编译

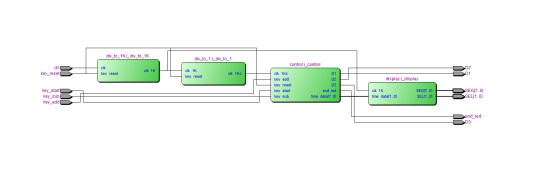

4. RTL图

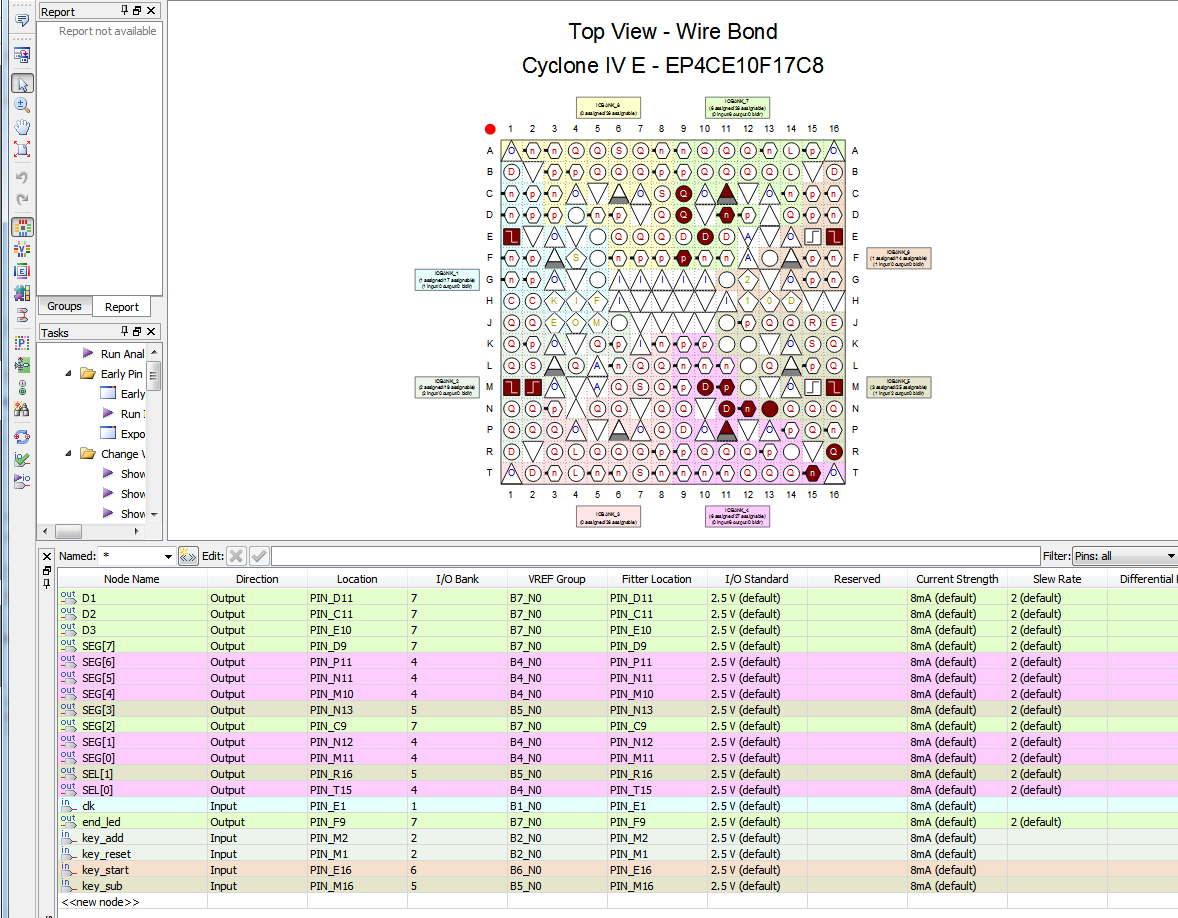

5. 管脚分配

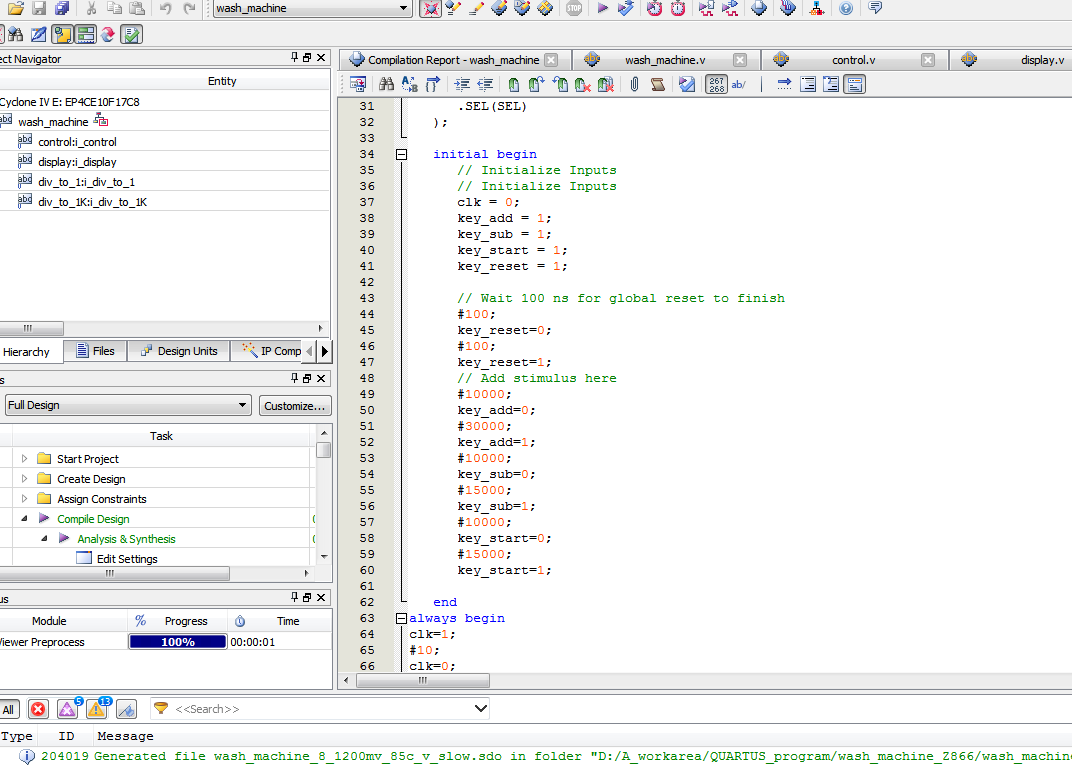

6. Testbench

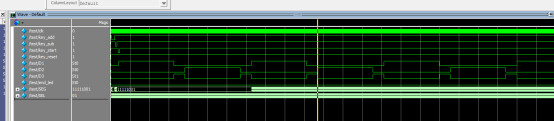

7. 仿真图

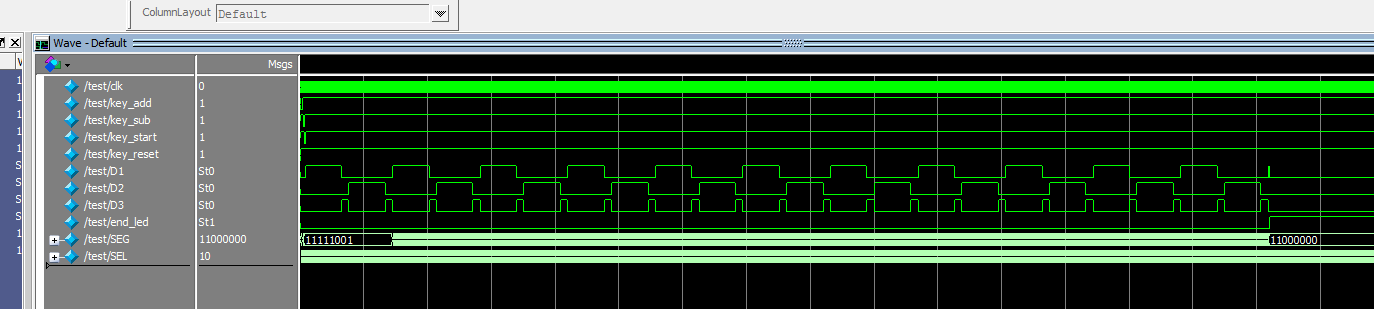

整体仿真图

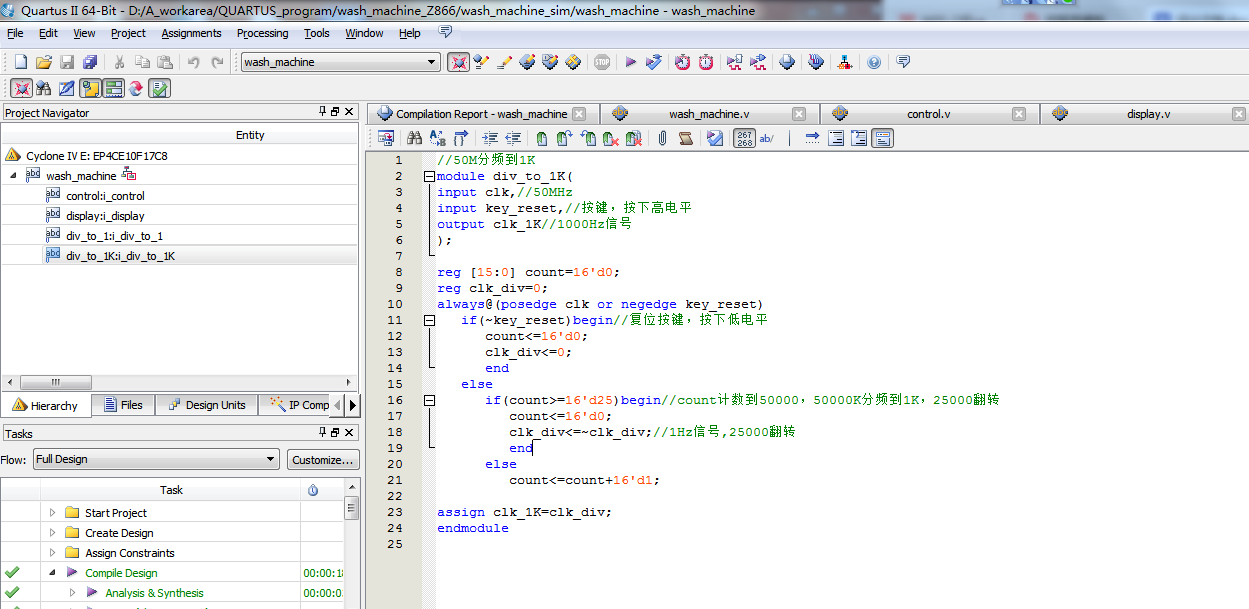

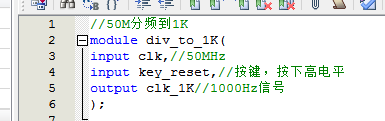

分频到1K模块

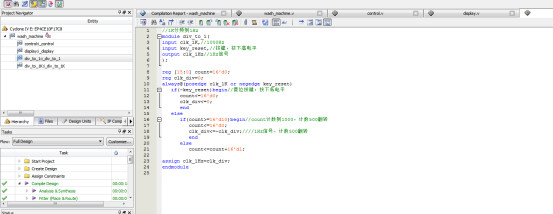

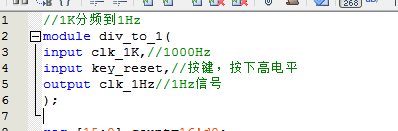

分频到1Hz模块

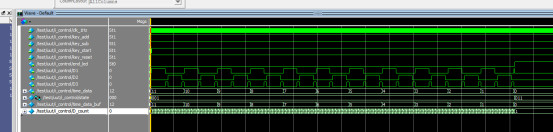

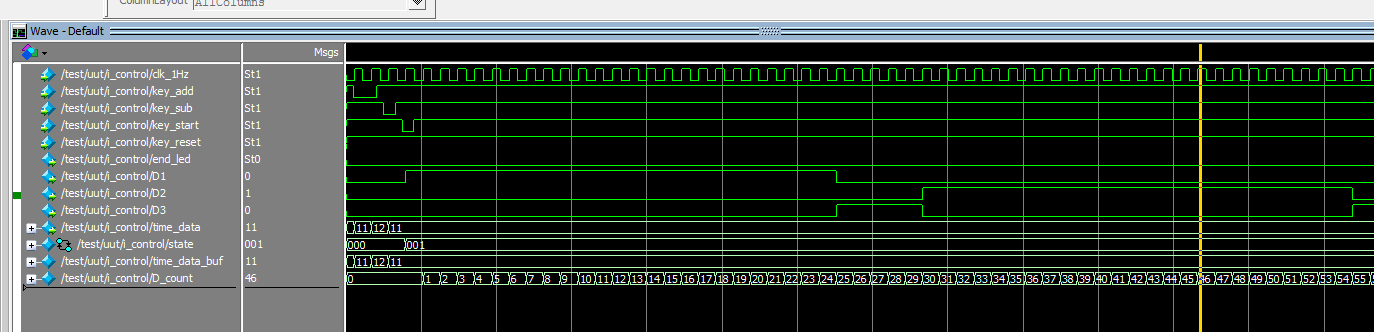

控制模块

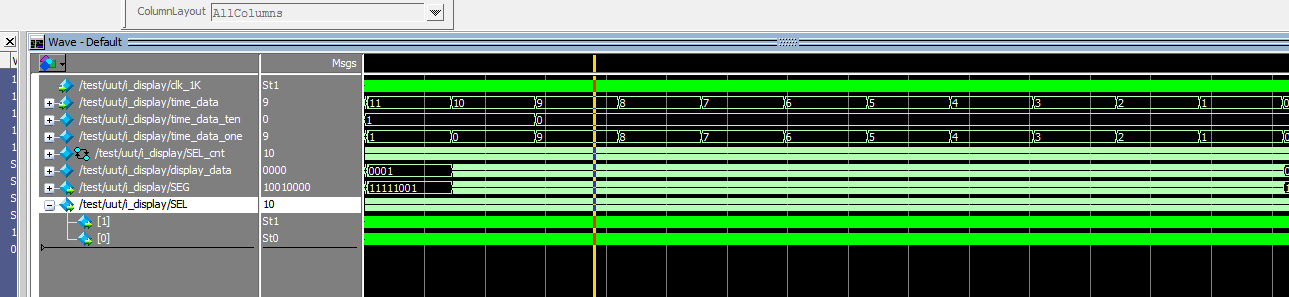

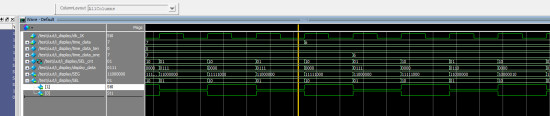

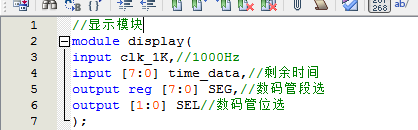

显示模块

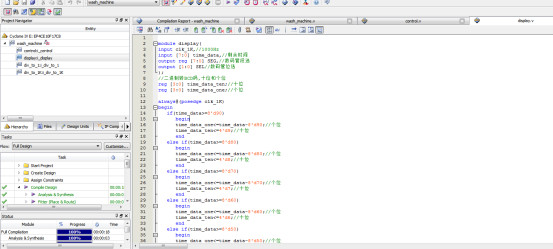

部分代码展示:

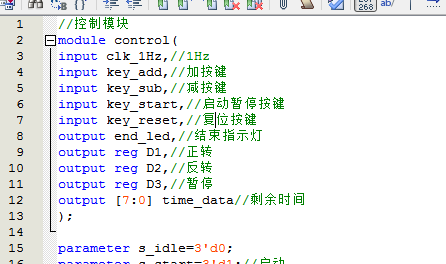

//控制模块
module?control(
input?clk_1Hz,//1Hz
input?key_add,//加按键
input?key_sub,//减按键
input?key_start,//启动暂停按键
input?key_reset,//复位按键
output?end_led,//结束指示灯
output?reg?D1,//正转
output?reg?D2,//反转
output?reg?D3,//暂停
output?[7:0]?time_data//剩余时间
);
parameter?s_idle=3'd0;
parameter?s_start=3'd1;//启动
parameter?s_suspend=3'd2;//暂停
parameter?s_end=3'd3;//停止
reg?[2:0]?state=s_idle;
reg?[7:0]?time_data_buf=8'd10;//剩余时间
always@(posedge?clk_1Hz?or?negedge?key_reset)
if(~key_reset)//复位按键，按下高电平
state<=s_idle;
else
case(state)//空闲，设置定时时间
s_idle:
if(key_start==0)//启动
state<=s_start;//启动
else
state<=s_idle;
s_start:
if(key_start==0)//暂停
state<=s_suspend;//暂停
else?if(time_data_buf==8'd0)//计时结束
state<=s_end;
else
state<=s_start;
s_suspend:
if(key_start==0)//启动
state<=s_start;//启动
else
state<=s_suspend;
s_end:
state<=s_end;
default:;
endcase

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1095
