【代码库】FRDM-MCXC242使用 USB 和 KnobGClick 控制电机转速

使用 USB 和 KnobGClick 控制电机转速

该演示是工业面板 V2（嵌入式世界 2025 中的演示）的一部分，FRDM-MCXC242 与主面板有 USB 连接，并使用 mikroe KnobGClick 模块来更改 RPM。

主板：FRDM-MCXC242

类别：HMI、工业、用户界面

外设：GPIO、I2C、USB

工具链：MCUXpresso IDE、VS Code

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 发行说明

1.软件

• MCUXpresso 22.12.148或更高版本
• 适用于 VScode 24.12.71 或更高版本的 MCUXpresso

2.硬件

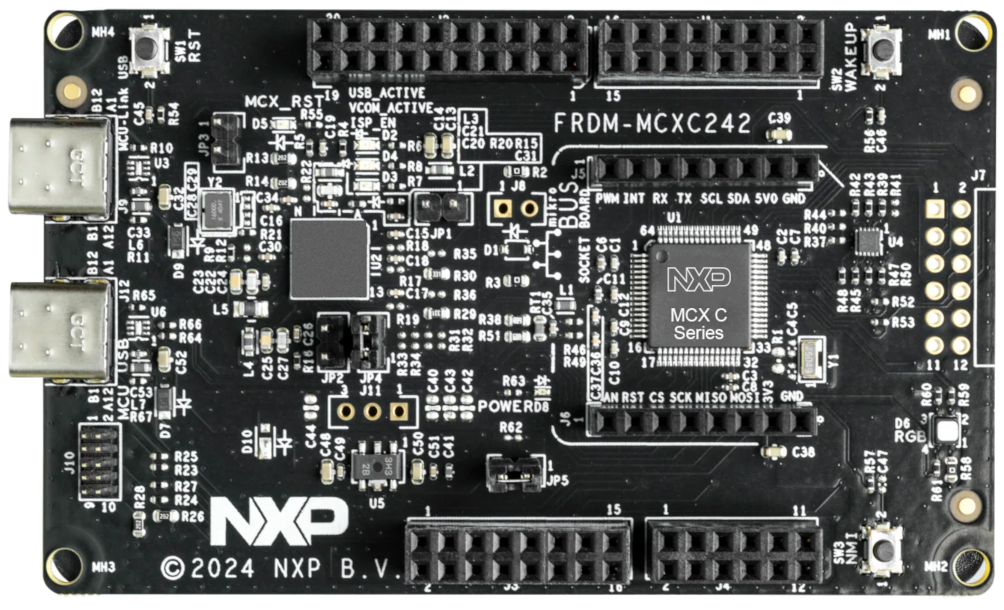

• FRDM-MCXC242

• Mikroe 旋钮GClick

3. 设置

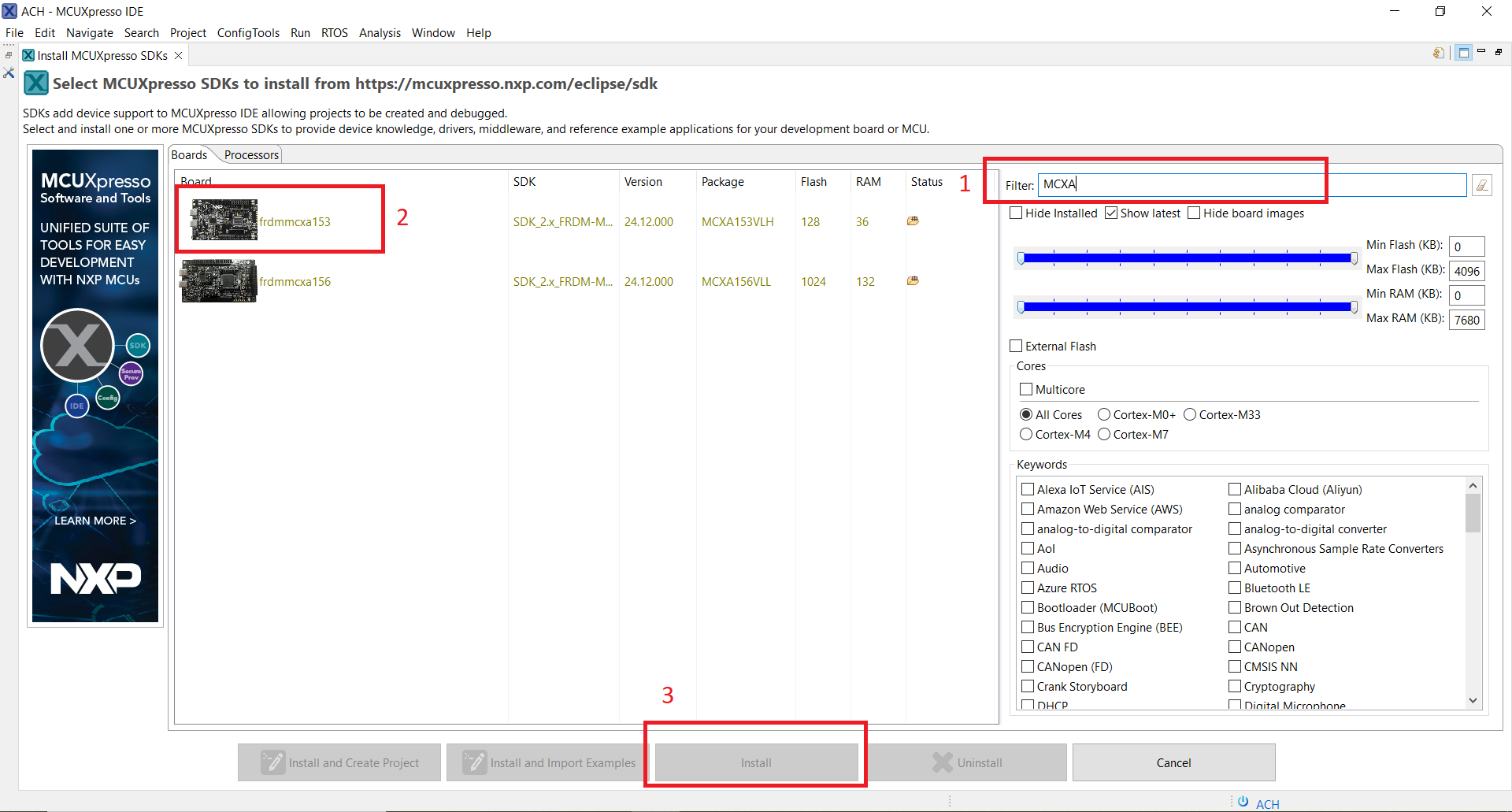

3.1 在MCUXpresso上安装FRDM板的SDK

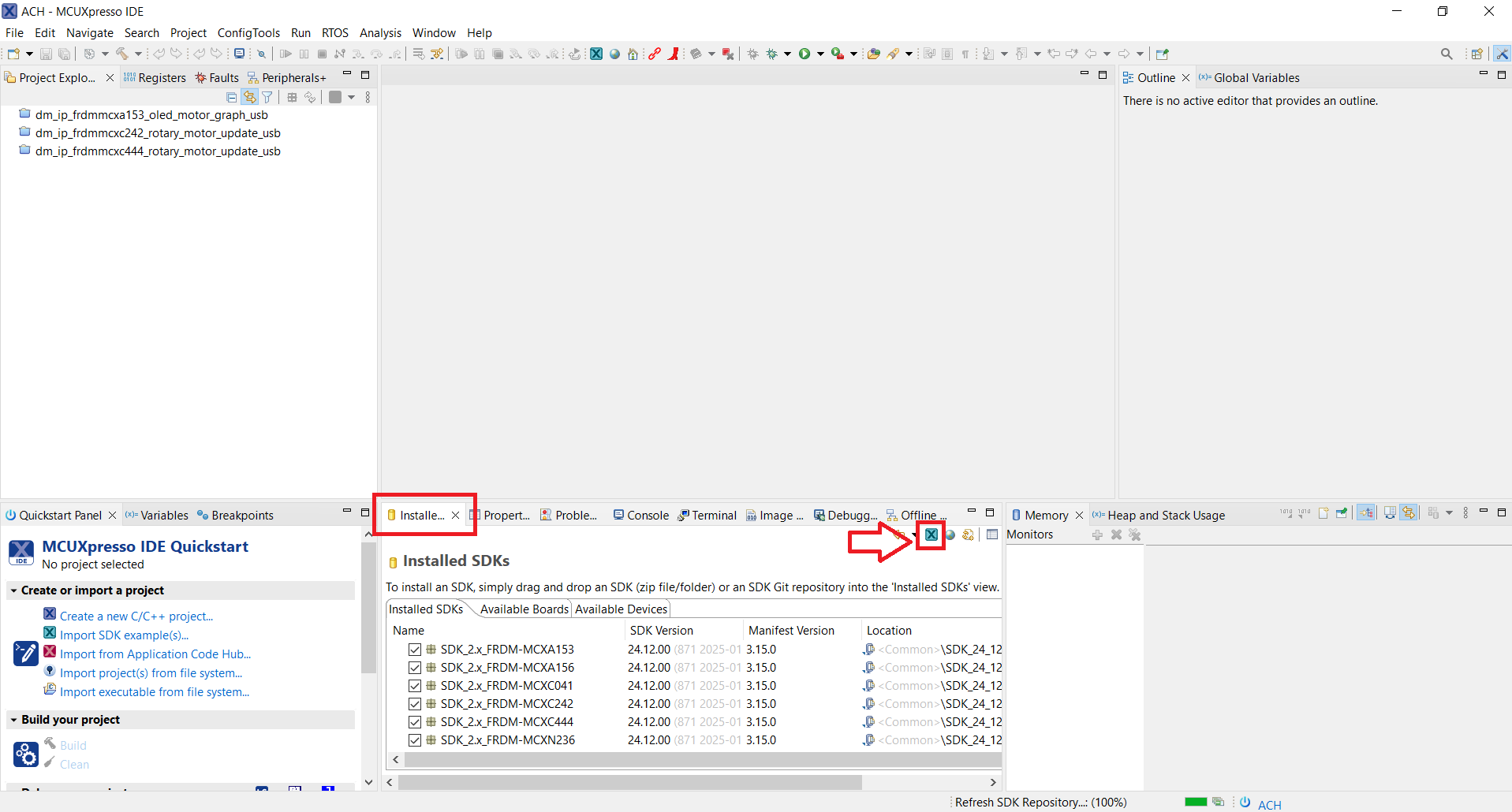

• 在 MCUXpresso 中打开 SDK 安装程序
• 搜索并选择板，然后单击安装

3.2 从应用程序代码中心导入项目

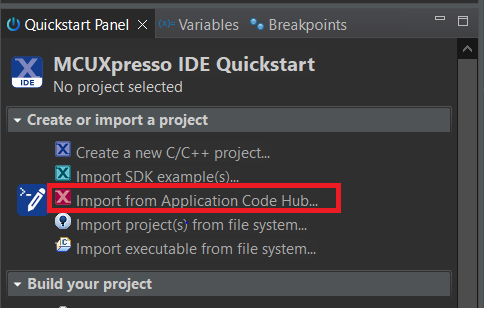

• 打开应用程序代码中心管理器的导入项目

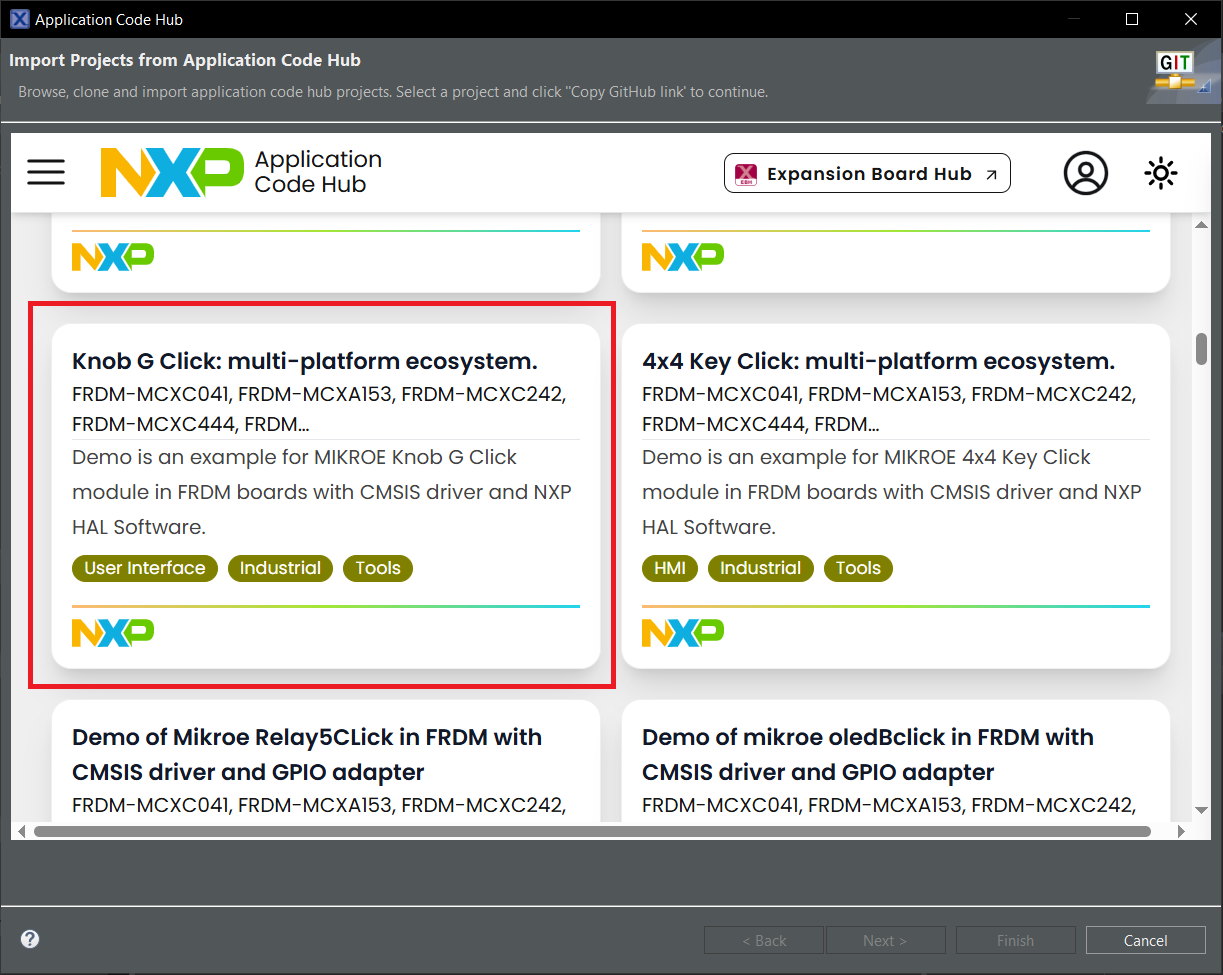

• 选择所需的示例

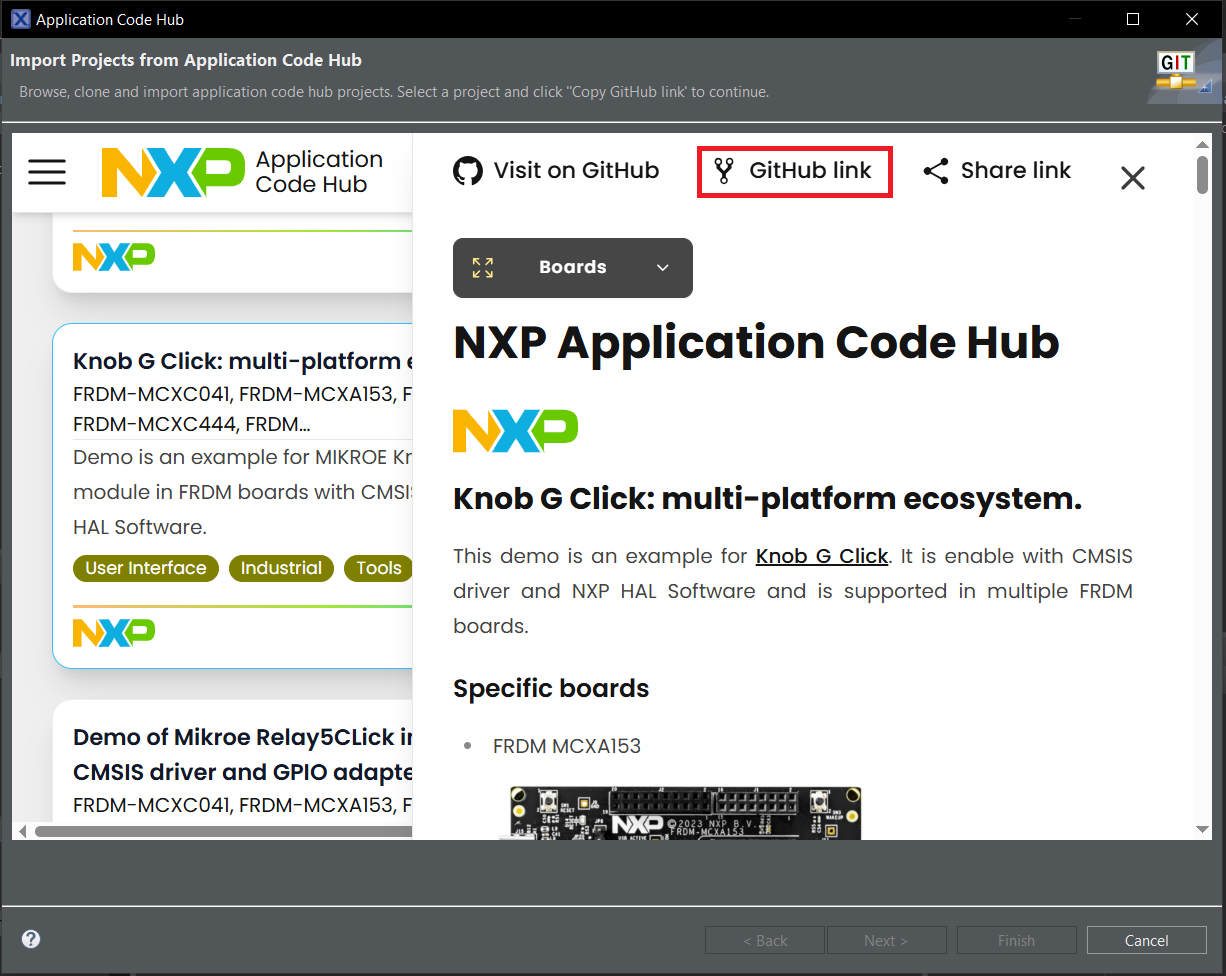

• 点击“GitHub 链接”选项进行导入，然后点击下一步

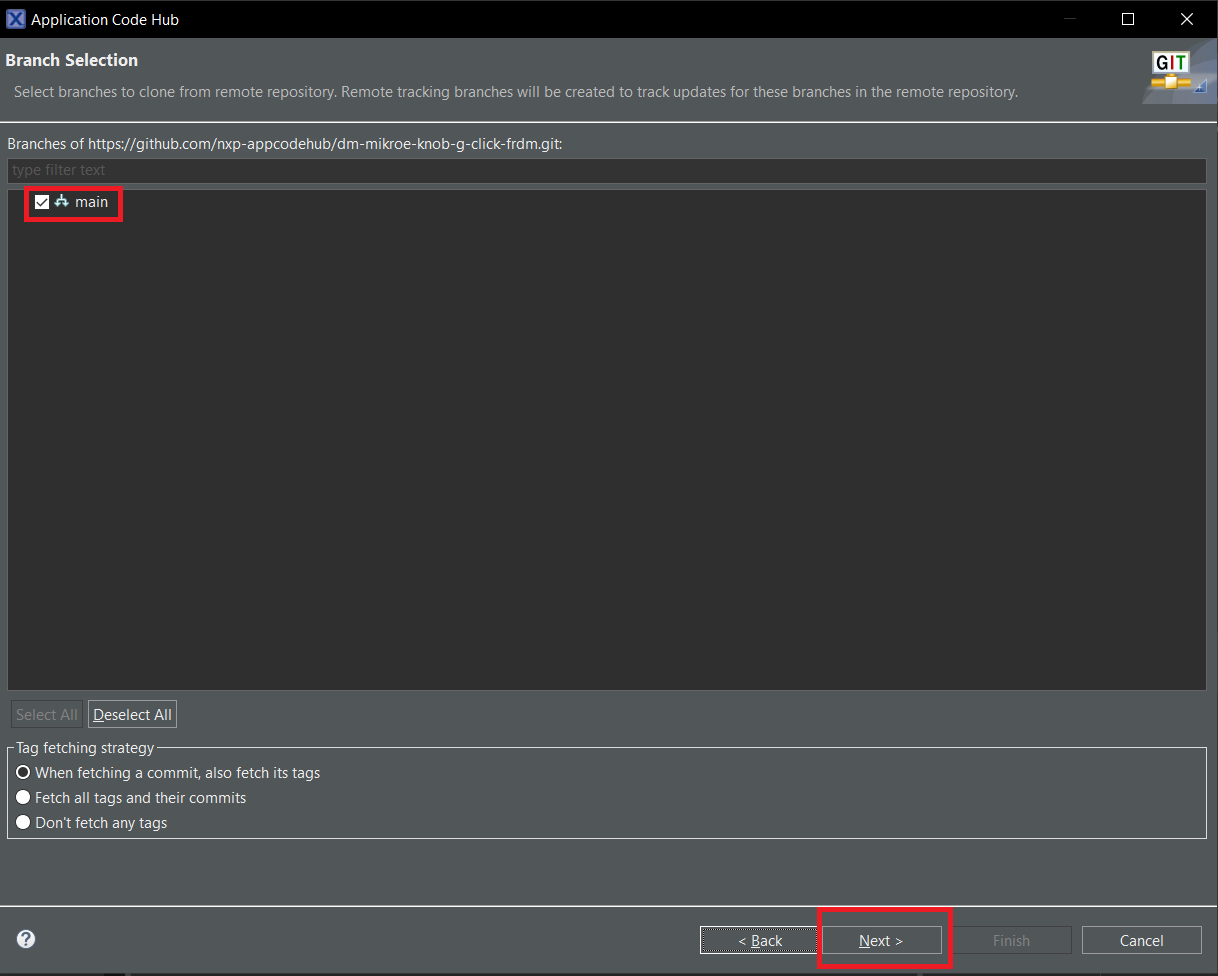

• 选择所需的分支，然后单击下一步

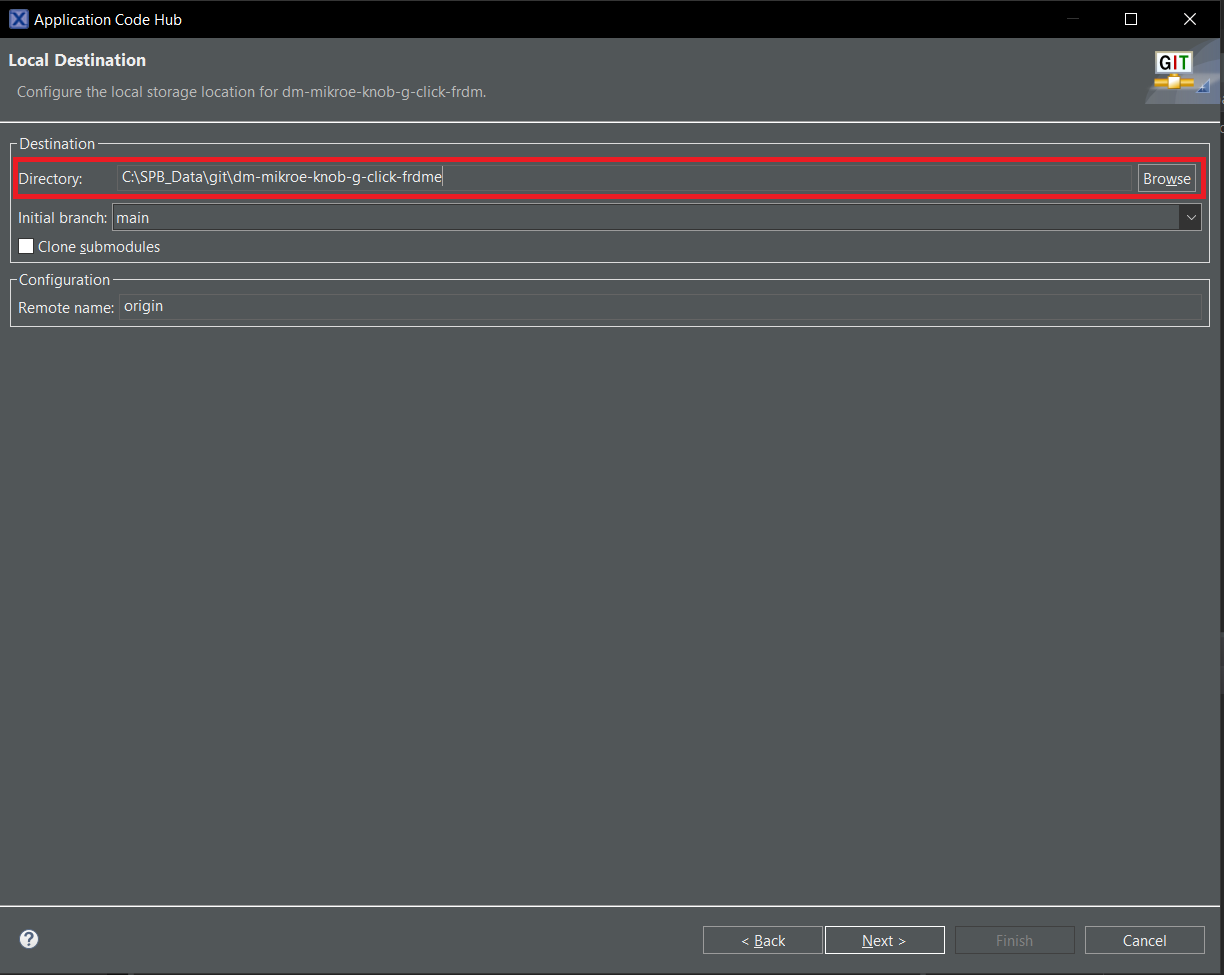

• 如果需要，修改目标路径，然后单击下一步
• 单击下一步
• 单击“完成”

3.3 在FRDM-MCXC242上上传代码

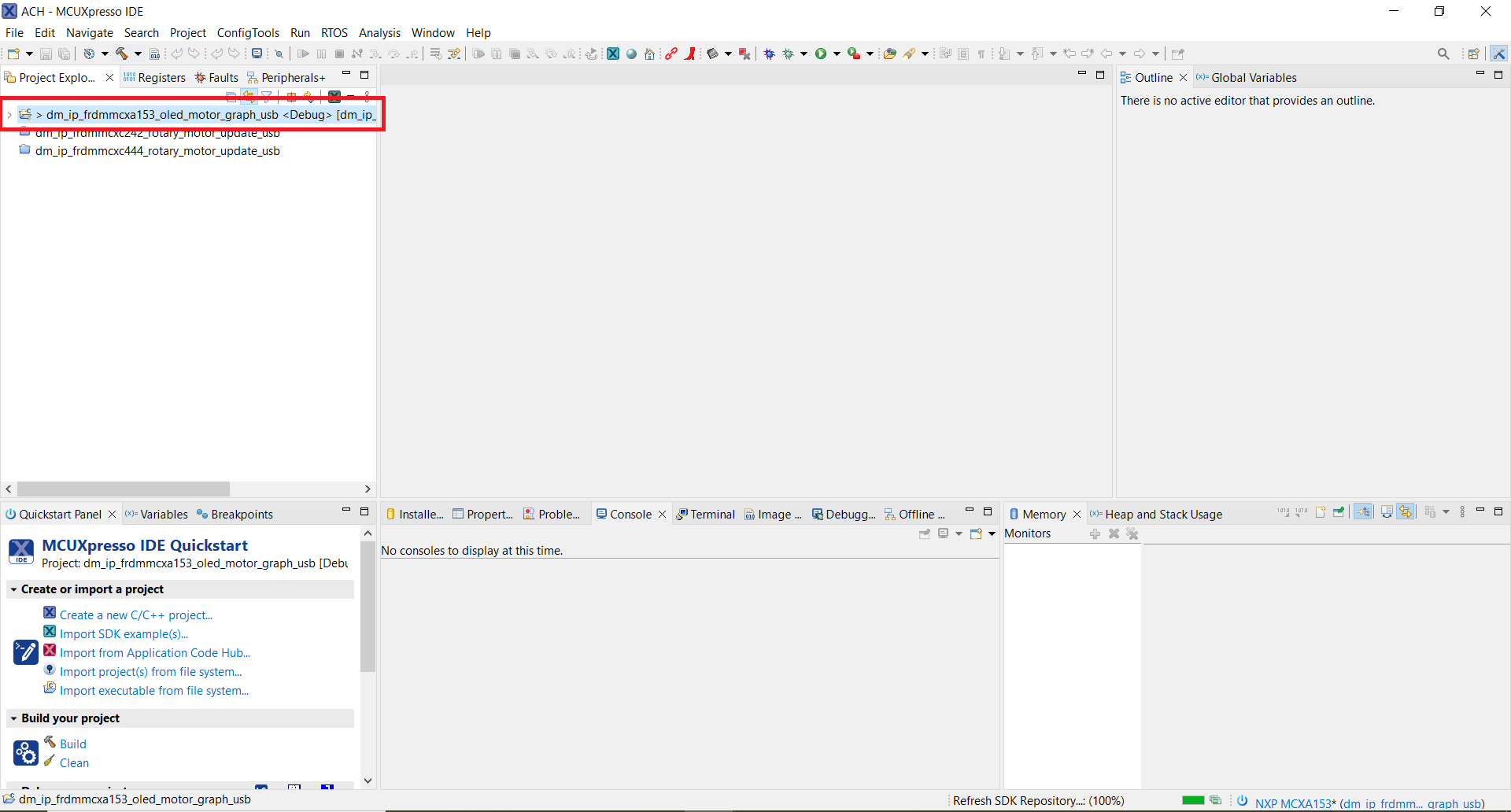

• 选择项目

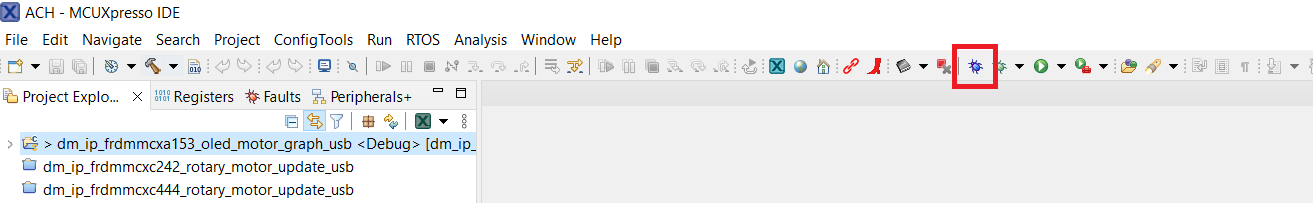

• 点击调试按钮编译并上传代码到开发板

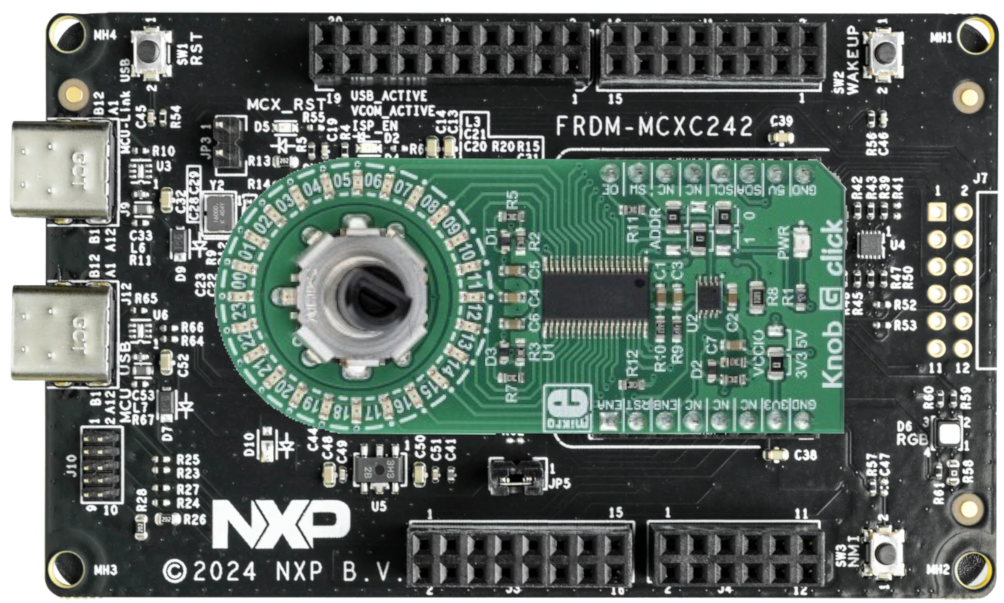

3.4 将 Mikroe KnobGClick 插入 FRDM-MCXC242

3.5 工业面板V2接入FRDM-MCXC242的MCU-USB接口

4.结果

4.1 FRDM-MCXC242更新RPM

4.2 FRDM-MCXA153 图形 RPM 和 FRDM-MCX242 更新 RPM

4.3 FRDM-MCX444 更新和显示 RPM 以及 FRDM-MCXC242 更新 RPM
