凡亿Allegro Skill字符功能-导入LOGO

在完成PCB设计之后，常常会遇到需要在PCB板上展示公司标志或者导入设计中需要的logo图片的情况。为了满足这一需求，FanySkill特别提供了“导入LOGO”这一便捷功能。通过这个功能，用户可以轻松地将logo图片放置到PCB设计中，从而快速实现将公司标识或其他设计元素整合到电路板上的效果。

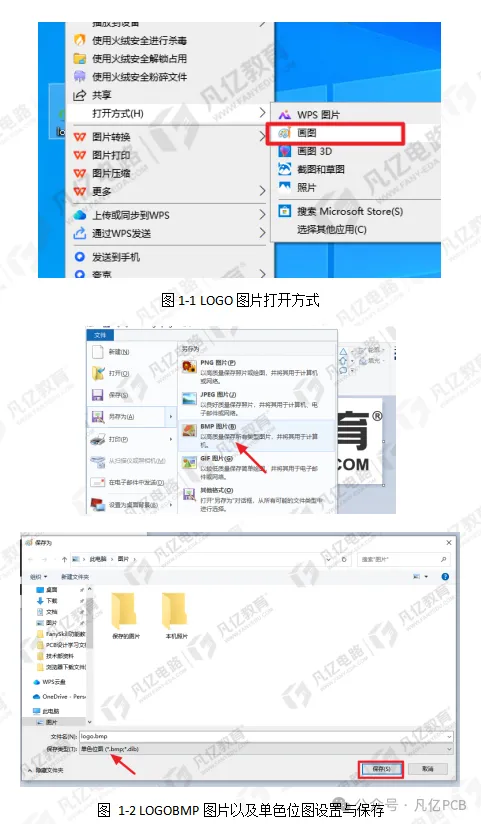

1、在进行导入LOGO设置之前需要将LOGO图片保存为单色位图的BMP格式才能在脚本内识别并导入。选中LOGO文件右击选择“打开方式-画图”如下图1-1所示，在画图软件内将文件另存为单色位图BMP格式并且保存如下图1-2所示。

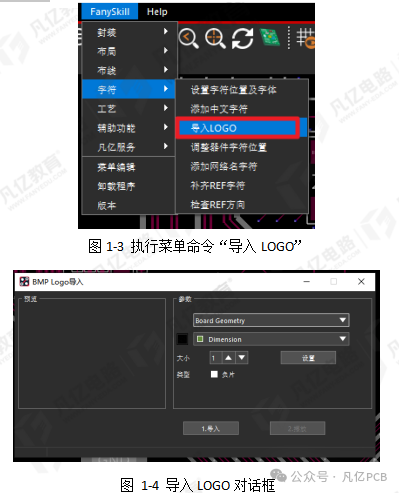

2、执行菜单命令“FanySkill-字符-导入LOGO”如下图1-3所示，激活导入LOGO命令以及弹出其设置对话框如下图1-4所示。

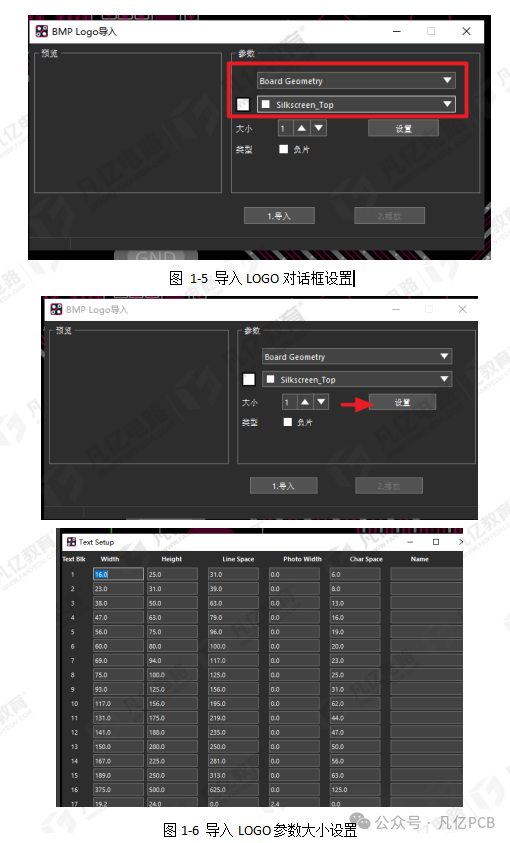

3、在导入LOGO对话框内，一般推荐是将LOGO放置在PCB的丝印层，那么对应设置按照下图1-5所示。“大小”设置按照自己的设计需求进行选择即可，或者也可以点击“设置”按钮手动输入该LOGO导入的参数大小如下图1-6所示。

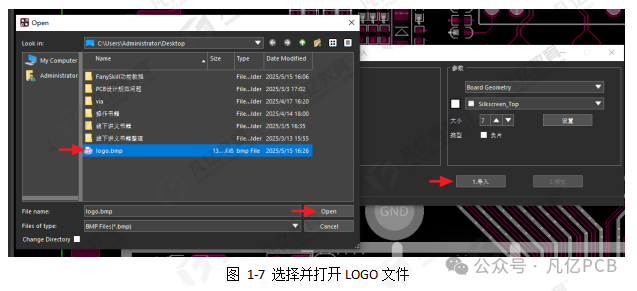

4、“类型”选项中推荐不勾选“负片”，因为LOGO导入层一般为PCB设计中的丝印层为正片，所以不推荐勾选。设置完成之后点击“导入”选项，在弹出的对话框内将LOGO单色位图的BMP格式文件手动选择并打开如下图1-7所示。

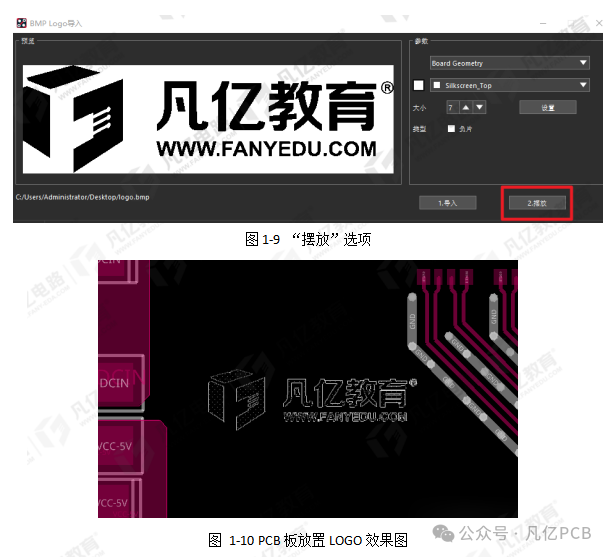

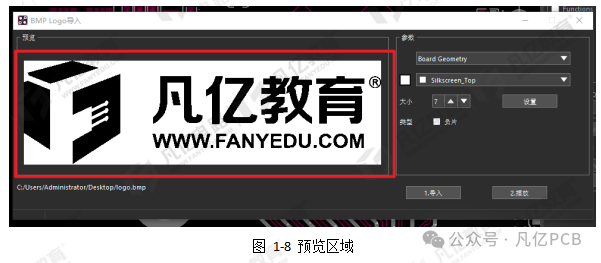

5、LOGO文件添加进来之后可以在导入LOGO对话框内的预览中看到图片显示如下图1-8所示。然后点击“摆放”选项将LOGO摆放到对应PCB板上的位置即可如下图1-9所示。LOGO放置在PCB板上的效果图如下图1-10所示。
