一、概述
本文主要介绍使用HI-TOP网关?HT3S-DPS-MDN在西门子 1200?PLC和七星华创CS310流量计之间进行数据交换。
解决的问题：西门子 1200如何通过HT3S-DPS-MDN网关采集七星华创CS310流量计数据到上位机Profibus DP网络平台。
解决方法：使用HI-TOP网关型号: HT3S-DPS-MDN。西门子 1200的1243-5模块支持Profibus DP协议，七星华创CS310流量计支持Modbus RTU协议，而HI-TOP网关?HT3S-DPS-MDN可以在Profibus DP网络和Modbus RTU网络之间传送数据。以下为测试环境：
二、七星华创CS310流量计技术参数
2.1 地址参数表

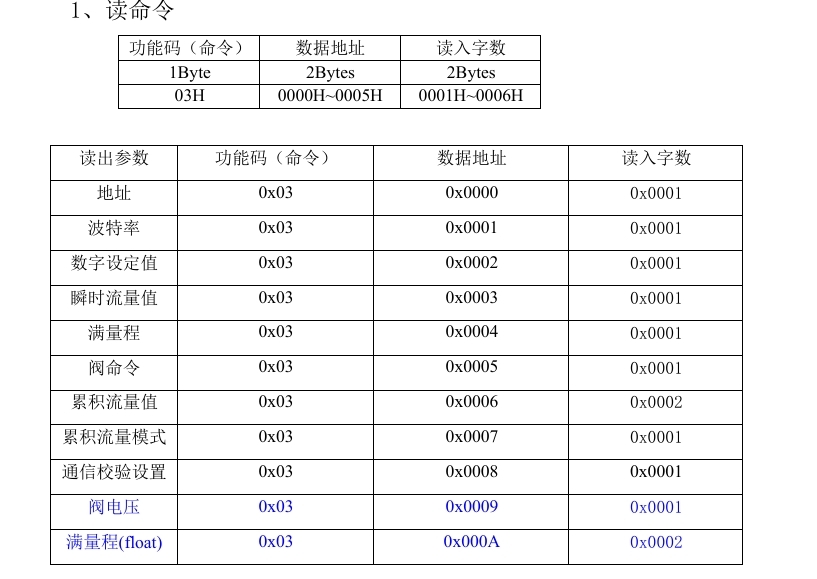

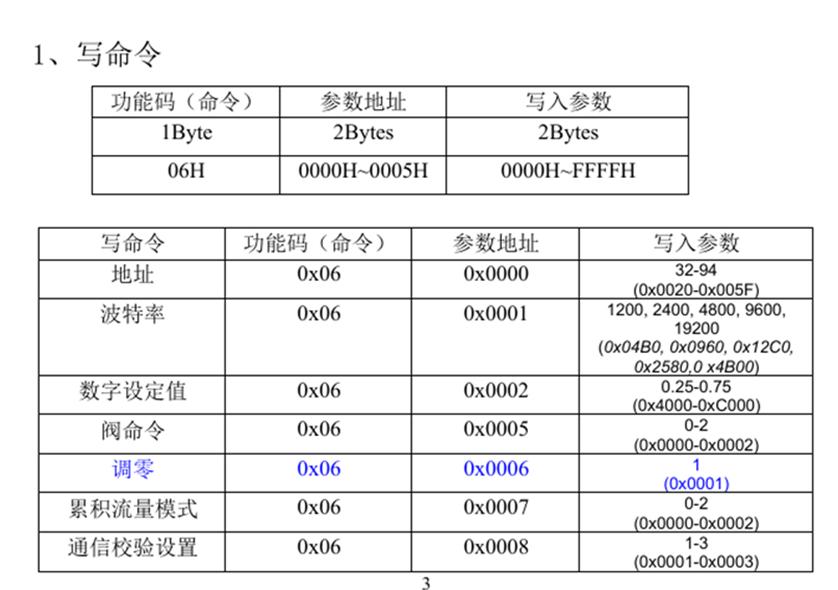

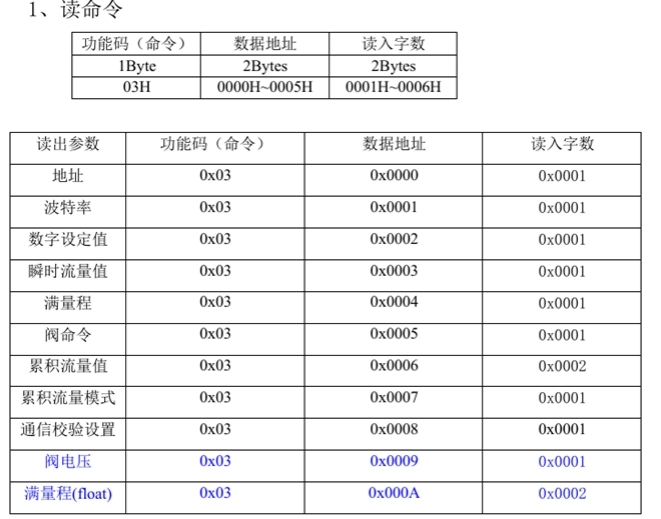

七星华创CS310流量计支持Modbus RTU协议，在其手册中可以看到它参数对应的Modbus RTU地址表如下：
2.2 通信参数设定
七星华创CS310流量计Modbus RTU默认接口参数如下：
ID 32
波特率19200
数据位： 8
停止位 1
校验位 无校验位

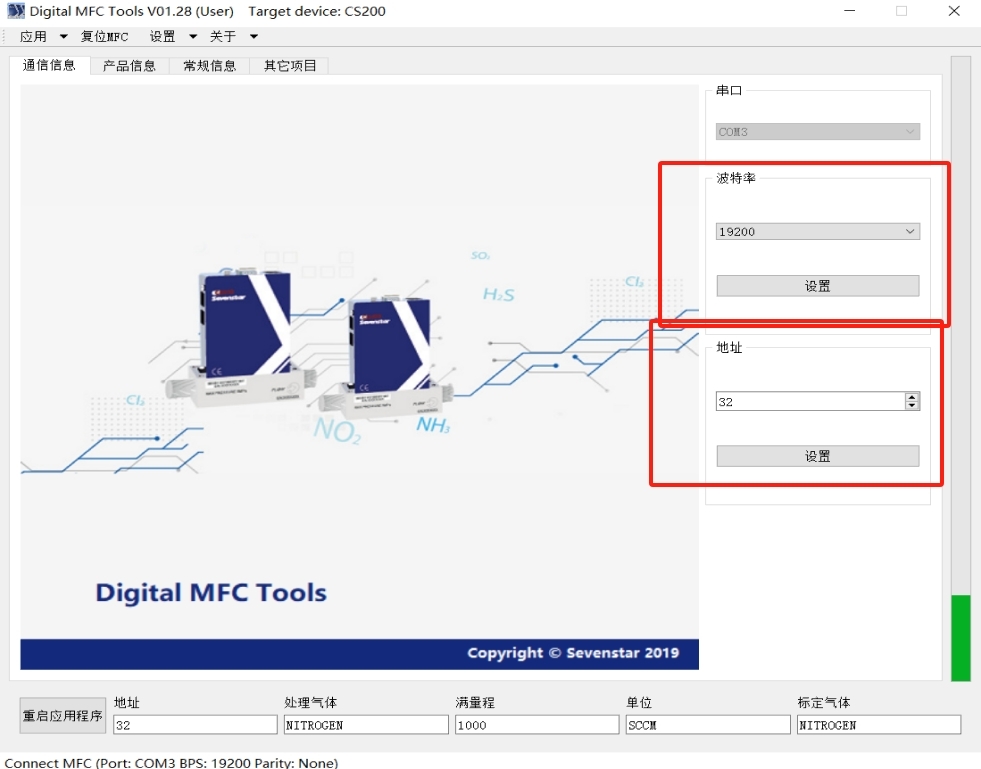

通过七星华创CS310流量计软件Digital ?MFC ?Tools读取通讯参数。
三、网关的配置
3.1 HT3S-DPS-MDN网关介绍
HT3S-DPS-MDN是一款 Profibus DP从站功能的通讯网关。该产品主要功能是将各种 Modbus RTU设备接入到 Profibus DP网络中。本网关连接到 Profibus DP总线中作为从站使用，连接到 Modbus RTU总线中作为主站或从站使用。
下面来介绍HT3S-DPS-MDN的配置，网关所有的配置都是使用Profibus DP的上位机来完成。
3.2配置网关Profibus DP的参数

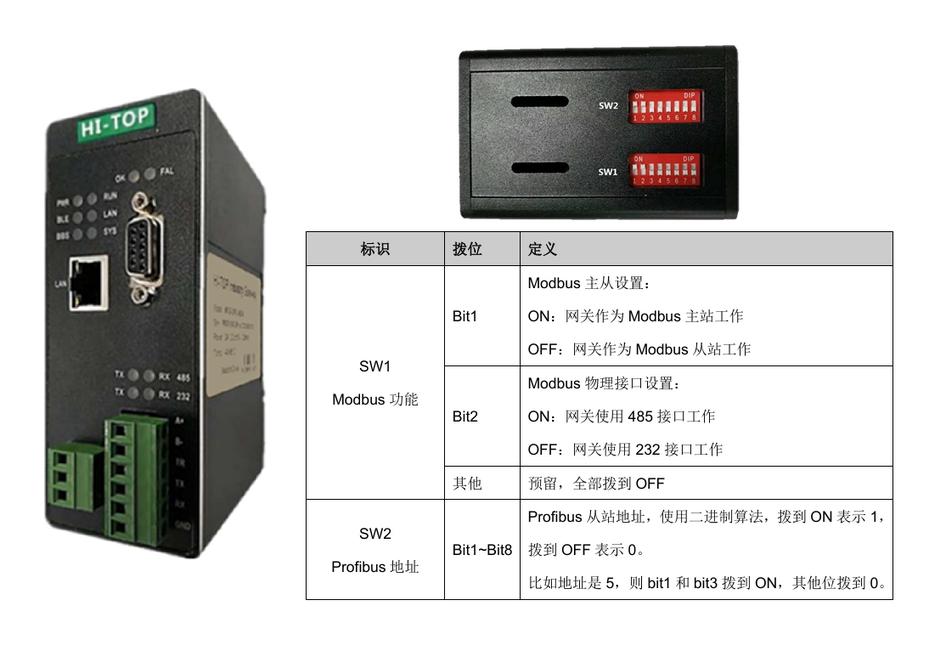

1.将西门子1200的PLC连接到HT3S-DPS-MDN网关的DP接口，并将拨码SW1第1-2位拨到ON，SW2拨码为DP从站的站号，这里设置为3，如下图所示。

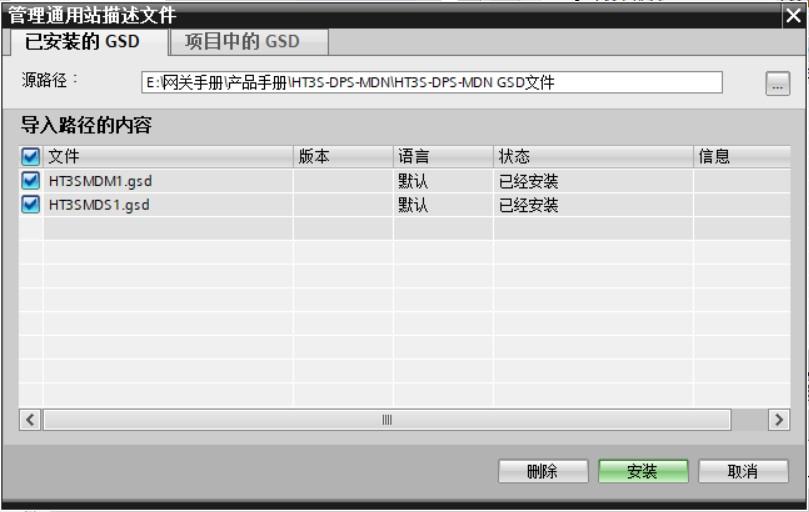

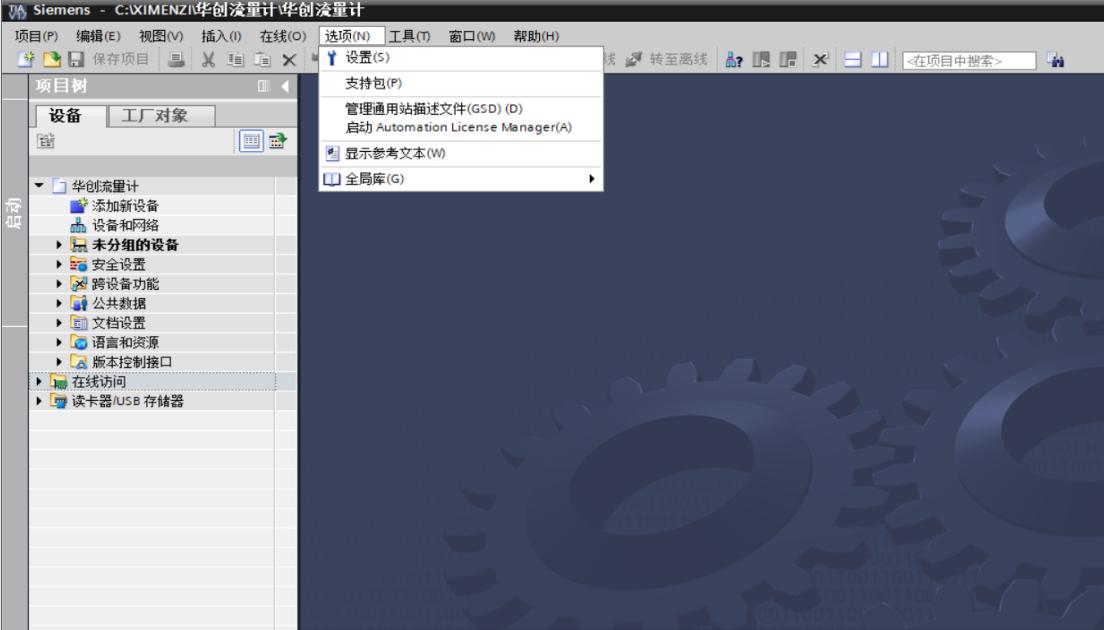

2.打开博图，新建项目，通过“选项”——“管理通用站描述文件”添加HT3S-DPS-MDN网关的GSD文件。：
选择GSD文件所在的目录，点击安装：

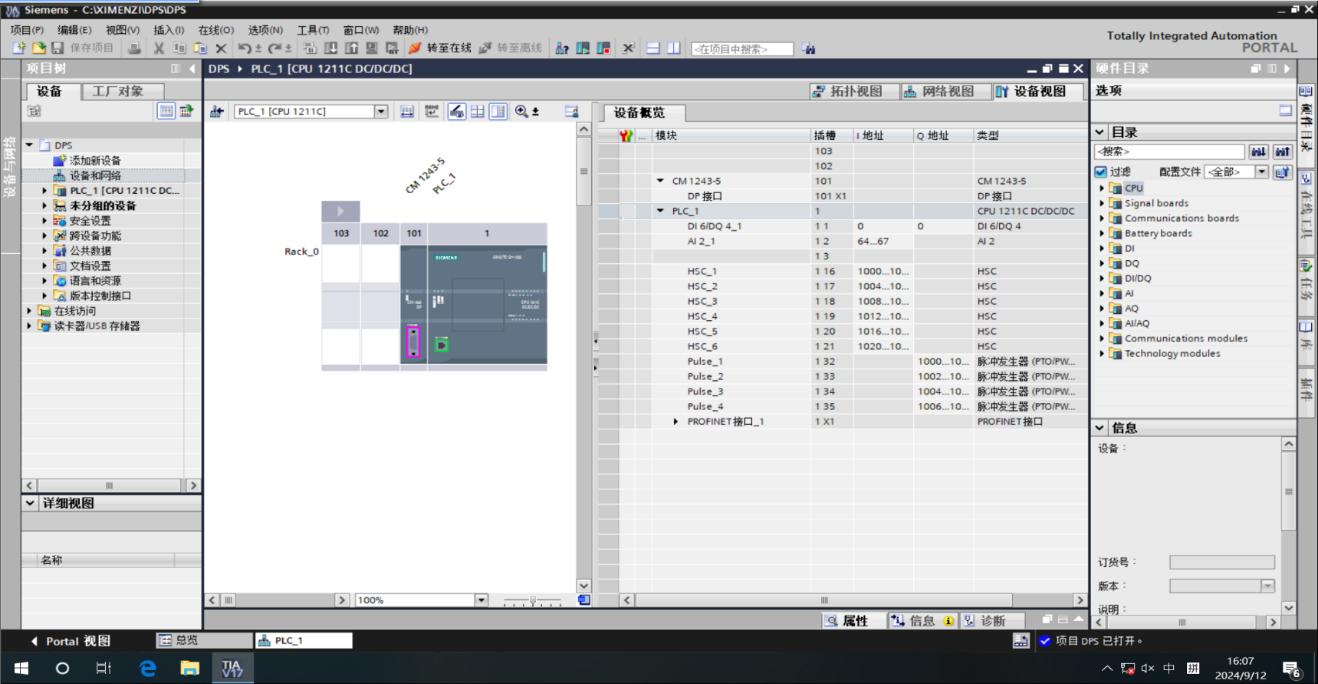

3.选择所使用的PLC，进行组态，并添加1243-5模块到PLC组态如下图：

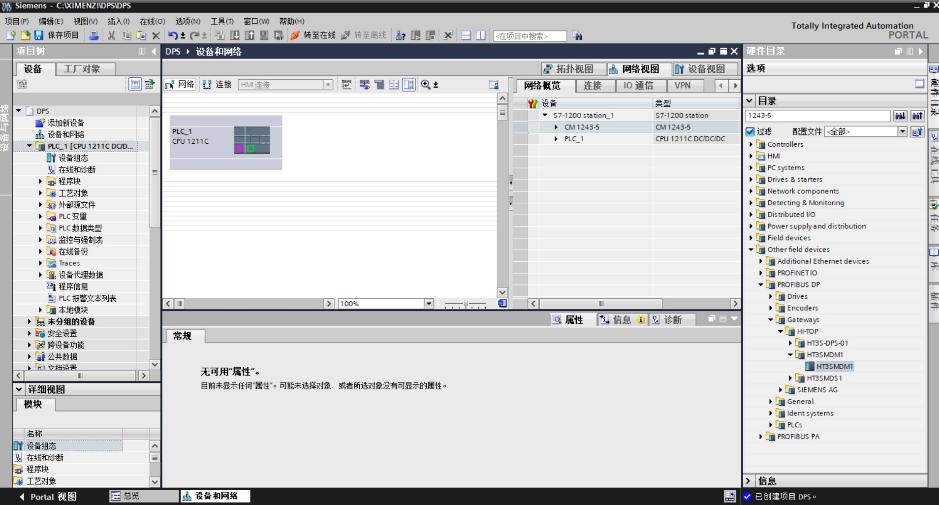

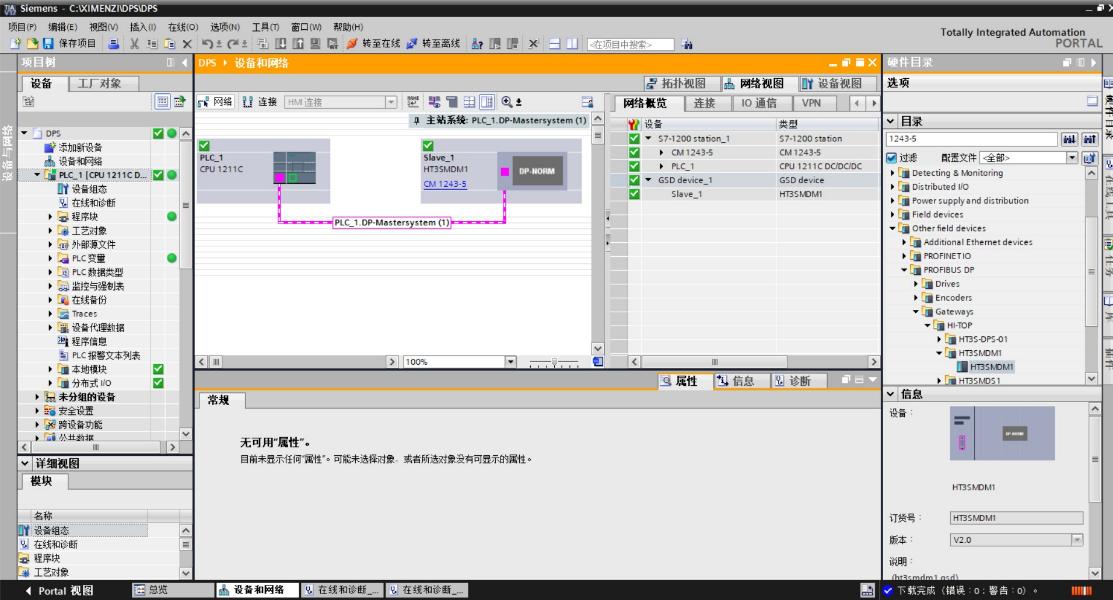

添加完PLC后，在“设备和网络”中添加网关

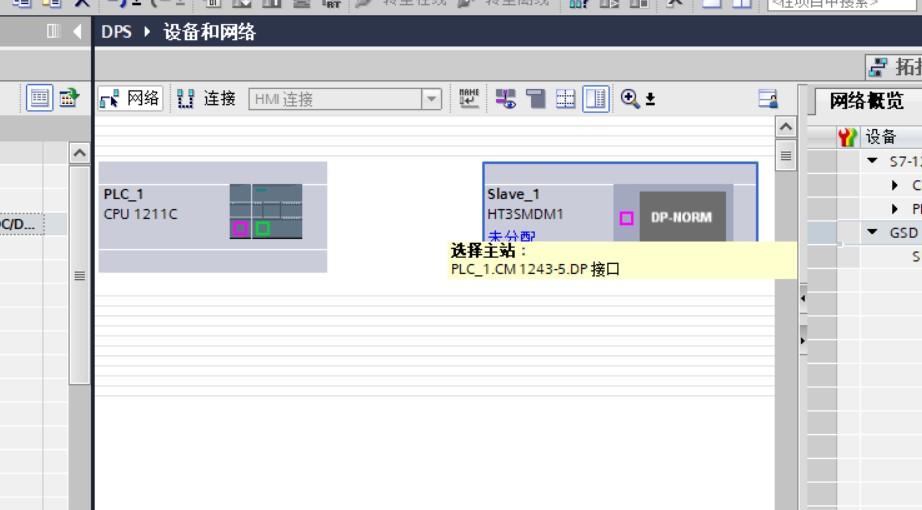

给网关分配PLC，构建Profibus DP链接。
?

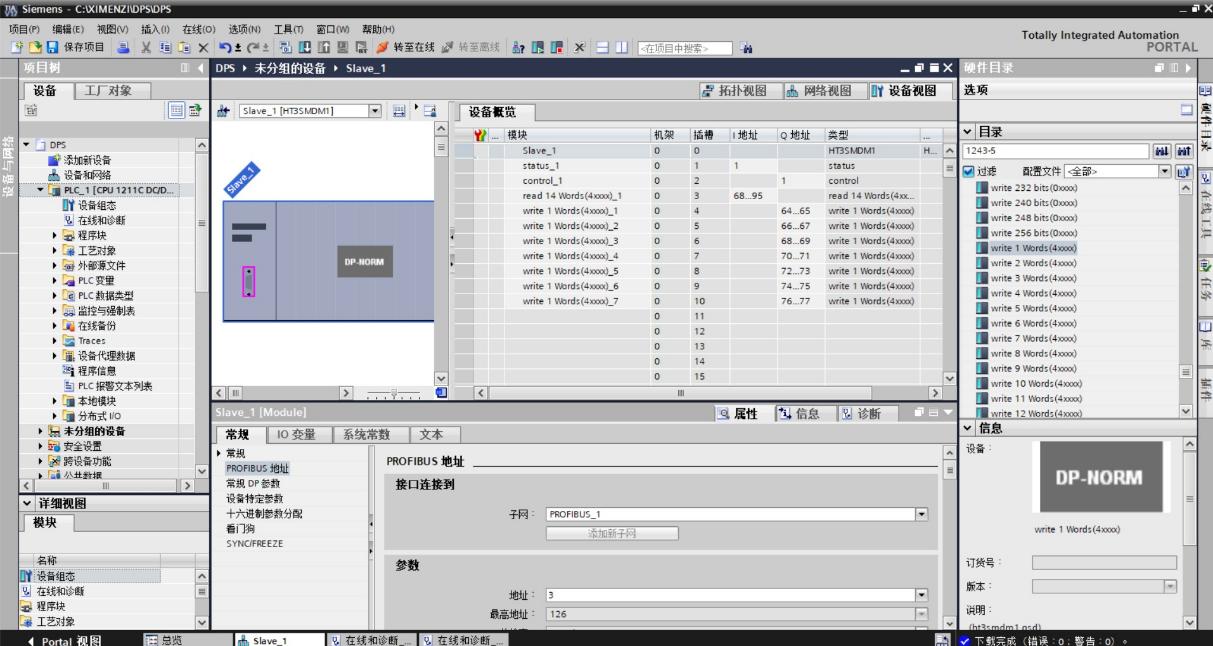

双击网关的图标，进入设备视图，设置网关的站号。

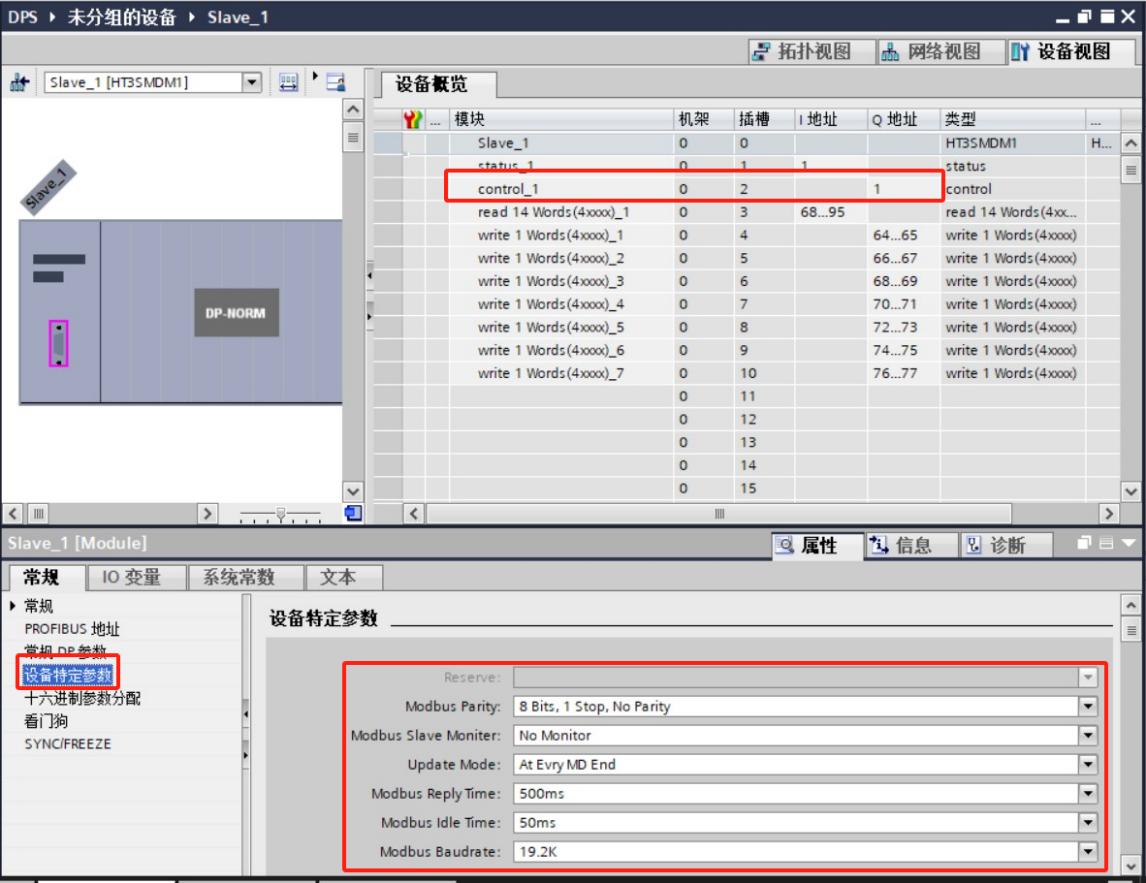

4.设置HT3S-DPS-MDN网关参数（包含MODBUS设备的波特率、发送间隔、等待应答时间、从站状态监测等信息，此处设置的参数要与流量计设备实际参数一致）。
?
5.配置MODBUS读写报文
本文中要读取的流量计的以下数据：
因此要读取的数据范围包括以下保持寄存器：
0-10

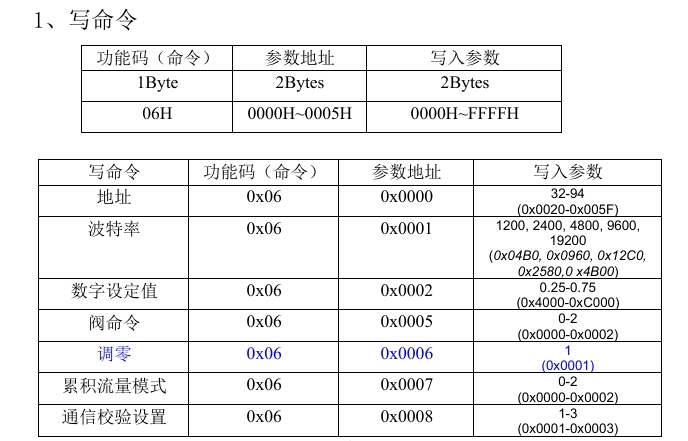

要进行写操作的寄存器包括：

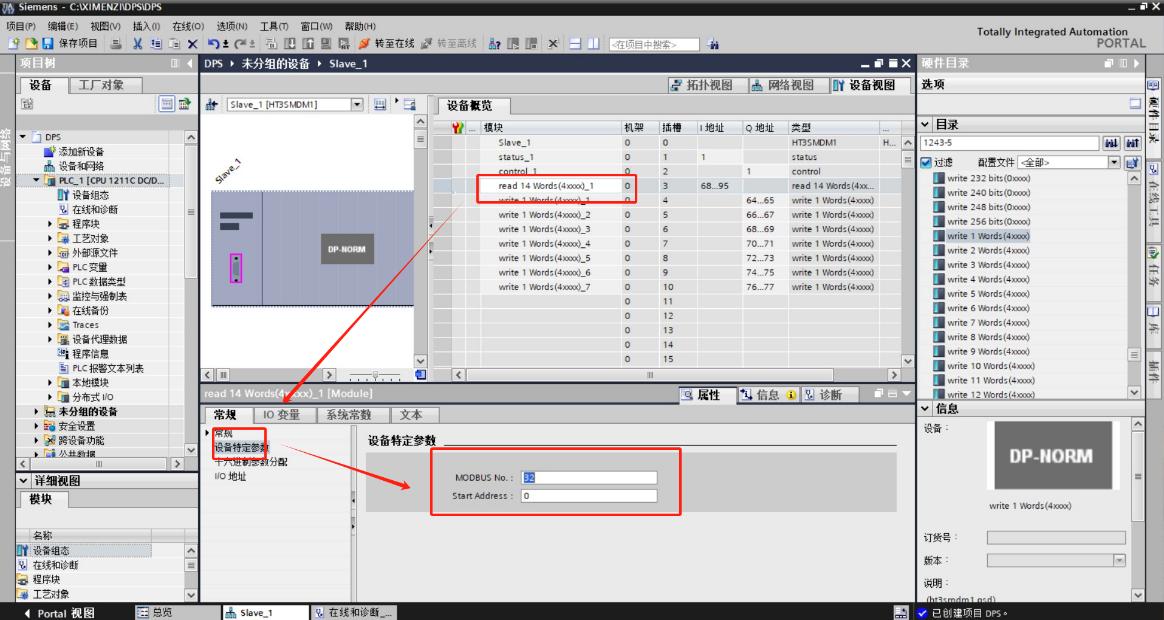

在界面中配置如图,MODBUS NO是设备站号（流量计地址）、Start Address是寄存器的起始地址（需要读取的地址）：

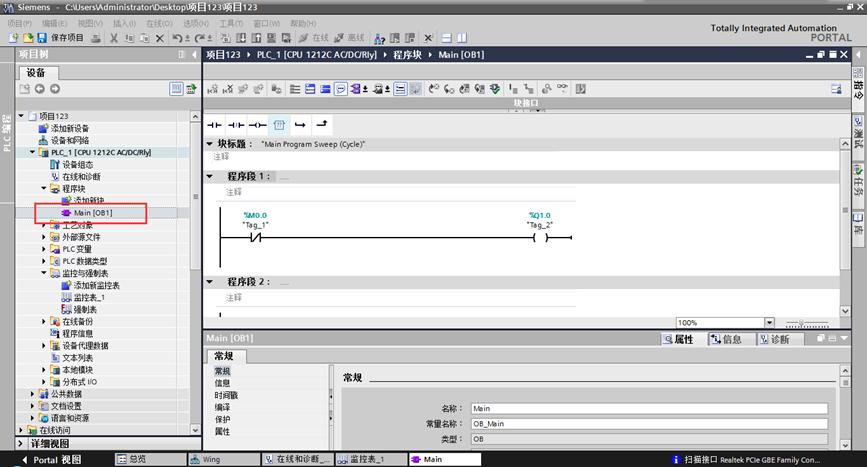

6.令网关控制字的最低位置1
?
7.将程序编译下载即可实现S7-1200读写MODBUS设备的数据。
四、运行结果
4.1 运行步骤
1. 网关的拨码开关第1位和第2位为ON（网关作为Modbus的客户端运行）。
2. 连接网关Profibus DP口到西门子的Profibus DP接口,PLC的网口连接到电脑网口。流量计通讯线使用5口接线柱连接，网关6PIN端子的A+连接到接线柱的T/R+端口，网关6PIN端子的B-口到接线柱的T/R-端口，如图：
3.启动西门子1200的PLC。
4.在 PLC 中为网关的控制字写1后启动网关的数据交换。如果网关工作正常，状态字将会在0和1之间变化，代表收发数据。

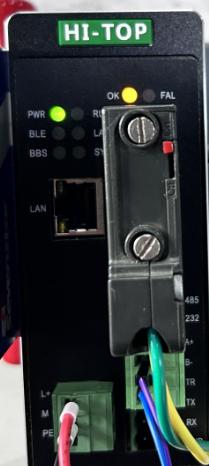

5.网关正常运行时各指示灯如下图所示，Profibus DP的OK灯亮， Modbus RTU的TX和RX灯闪烁。如下图所示：
4.2 网关参数的读取

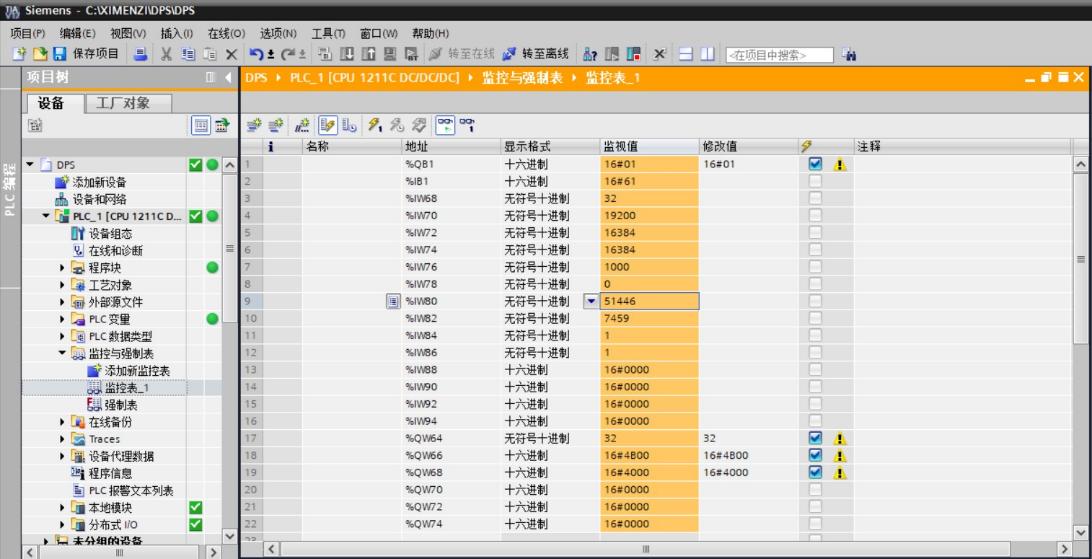

PLC编程软件TIA Portal V17创建监控表，把网关的地址进行监控，正常运行的网关在这里显示绿色的圆点，可以监控输入输出区的数值，如下图所示：
十进制数据格式如图：
?
?
五、HT3S-DPS-MDN网关应用优势
- 提高了MODBUS RTU设备接入的兼容性：支持多个MODBUS RTU设备接入到Profibus DP的工业以太网协议网络。
- 增强了生产线的扩展性：未来增加新设备时，无需担心通讯协议的限制。
- 降低了维护成本：统一的通讯方案简化了维护工作，减少了潜在的故障点。
七星华创CS310流量计应用HT3S-DPS-MDN网关的MODBUS RTU与Profibus DP协议转换通讯方案为不同协议的自动化升级提供了有效的解决方案。该方案不仅提高了生产线的兼容性和扩展性，还保证了通讯的实时性和稳定性，为自动化项目的应用提供了强有力的支持。
