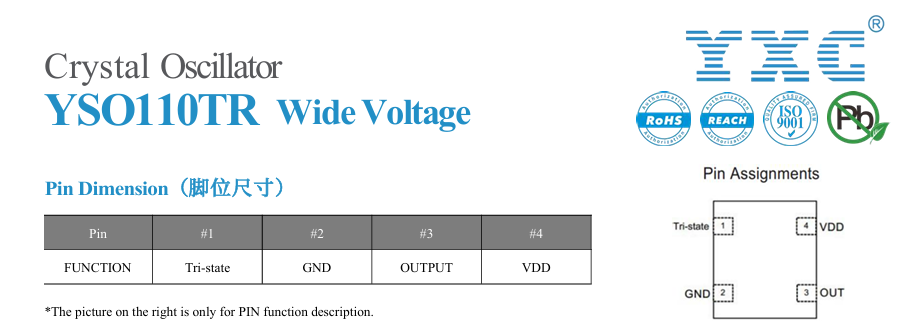

扫码加入普通有源晶振有4个脚，有个缺角位的我们称之为1号脚(PIN1)或脚#1，按逆时针(管脚向下)分别为2、3、4。
Pin#1三态/悬空（TRI-STATE/NO CONNECTION）
Pin#2接地（Ground）
Pin#3接信号输出（Output）
但需要指出的是，针对不同有源晶振型号，在接法上也存在一定差异。如果晶振Pin#1具备E/D使能功能或Stand-by待机功能，接地（Ground）就会导致晶振无法输出频率信号。因此，接线前请务必仔细阅读规格书中相关说明，以免发生错误接线后引发有源晶振工作不良。

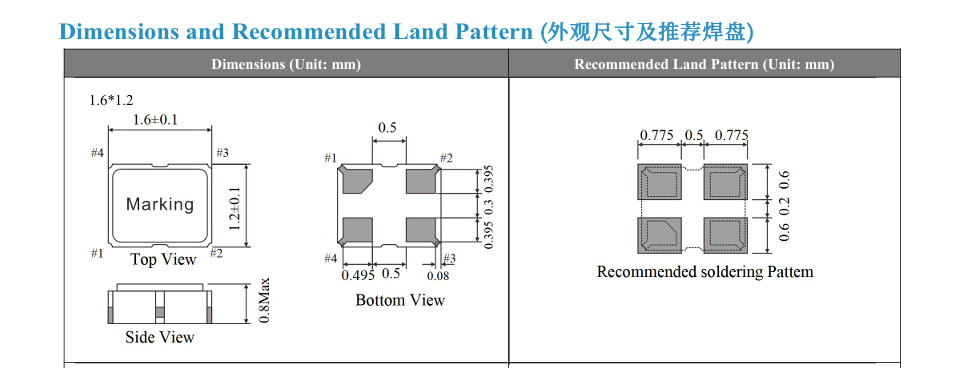

如下图所示：

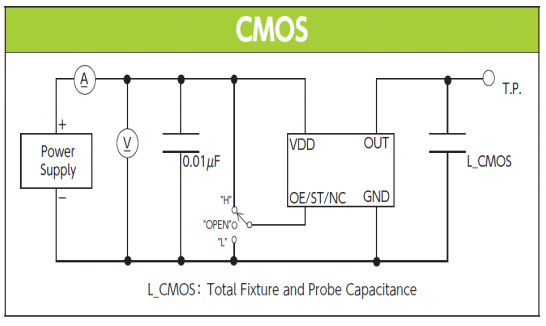

有源晶振内部含有石英晶体、振荡IC和匹配电容等外围电路，精度高、输出信号稳定，不需要设计外围电路、使用方便，但需要电源供电。使用有源晶振时要特别注意，电源必须是稳压的且电源引线尽量短，并尽量与系统中使用晶振信号的芯片共用一个GND。
