名称：复位键和蜂鸣器测试设计Verilog代码VIVADO? ARTIX-7开发板

软件：VIVADO

语言：Verilog

代码功能：

复位键和蜂鸣器测试

对时钟做分频，产生1Hz的分频信号控制蜂鸣器发声；按复位键完成复位，蜂鸣器停止。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

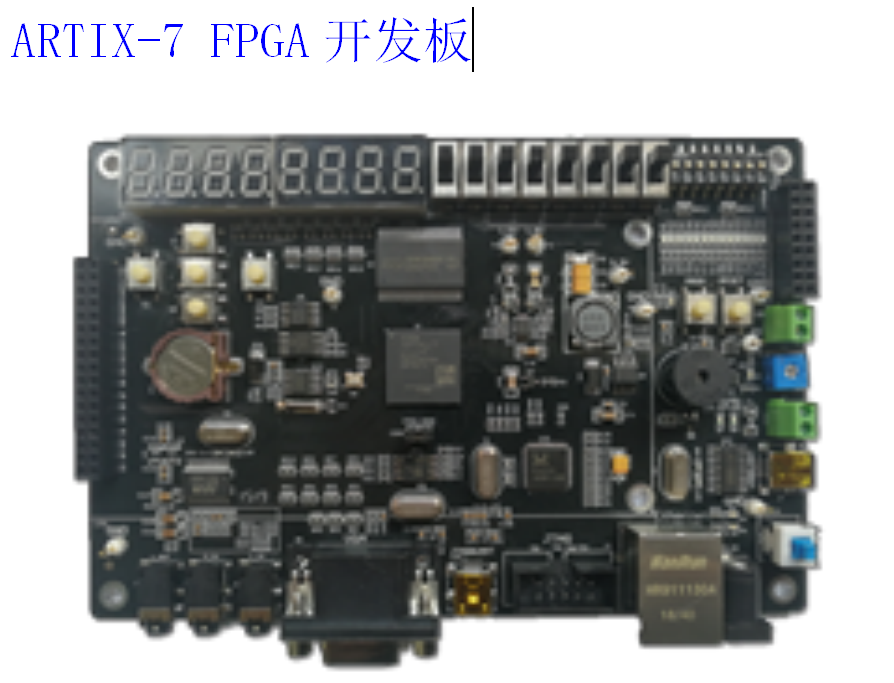

本代码已在ARTIX-7开发板验证，ARTIX-7开发板如下，其他开发板可以修改管脚适配：

设计文档：

1简介

本代码介绍使用计数器产生一个频率1Hz、占空比50%的脉冲信号，并将整个脉冲信号作为蜂鸣器输入，从而驱动蜂鸣器产生嘀嘀声。

2实验原理

蜂鸣器的原理很简单，就是通过不同的频率脉冲产生不同的声音。

3程序设计

//时钟计数，对100MHz的时钟进行100000000计数，即1秒钟重复计数

always @(posedge sys_clk_i)

begin

if(clk_cnt > 32'd100000000)

begin

clk_cnt <= 32'b0;

end

else

begin

clk_cnt <= clk_cnt + 1'b1;

end

end

//蜂鸣器输出，当计数器大于50000000，即0.5ms时产生高电平脉冲，小于等于则产生低电平脉冲

always @(posedge sys_clk_i)

begin

if(clk_cnt > 32'd50000000)

begin

fm_out <= 1'b1;

end

else

begin

fm_out <= 1'b0;

end

end

4.实验现象

将目录“... at7_prj_03at7_prjat7_prj.runsimpl_1”文件夹下的 at7_prj.bit 文件下载到开发板上，则蜂鸣器发出1Hz的嘀嘀声。

部分代码展示:

`timescale?1ns?/?1ps
//////////////////////////////////////////////////////////////////////////////////
//?Company:?
//?Engineer:?
//?
//?Create?Date:?2019/04/13?17:54:08
//?Design?Name:?
//?Module?Name:?at7_prj
//?Project?Name:?
//?Target?Devices:?
//?Tool?Versions:?
//?Description:?
//?
//?Dependencies:?
//?
//?Revision:
//?Revision?0.01?-?File?Created
//?Additional?Comments:
//?
//////////////////////////////////////////////////////////////////////////////////
module?at7_prj(
input?sys_clk_i,//外部输入100MHz时钟信号
input?ext_rst_n,//外部输入复位信号，低电平有效
output?reg???fm_out??//蜂鸣器输出
);
reg??[31:0]?clk_cnt;
//时钟计数
always?@(posedge?sys_clk_i)?
begin
????if(clk_cnt?>?32'd100000000)
????begin
??????????clk_cnt?<=?32'b0;
????end
