移相信号发生器设计VHDL代码Quartus仿真

08/29 08:21
159
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

2-240913155035J0.doc

共1个文件

名称:移相信号发生器设计VHDL代码Quartus仿真

软件:Quartus

语言:VHDL

代码功能:

移相信号发生器

设计内容:采用FPGA作为控制器,设计一个移相信号发生器,能产生两路正弦信号,正弦信号频率、幅值、相位差可调,具体参数可结合目标场合需求自行拟定。

设计系统硬件电路,计算相关参数;

编写软件程序,完成代码调试。

FPGA代码Verilog/VHDL代码资源下载:www.hdlcode.com

演示视频:

设计文档:

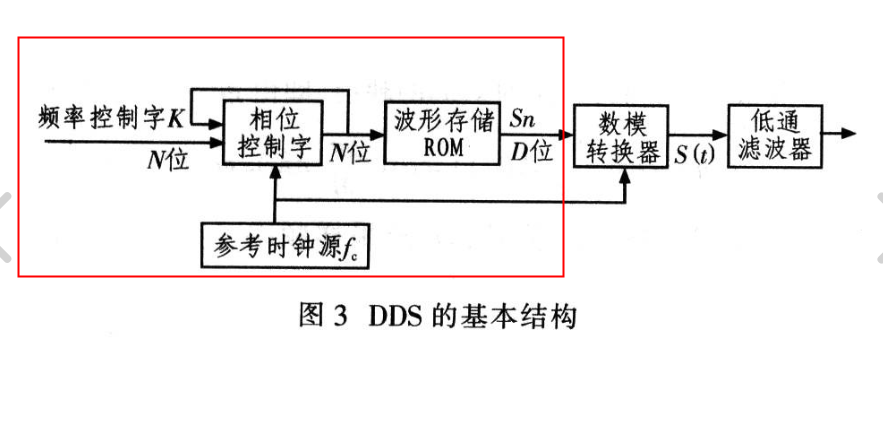

1. 原理框图(红色框图)

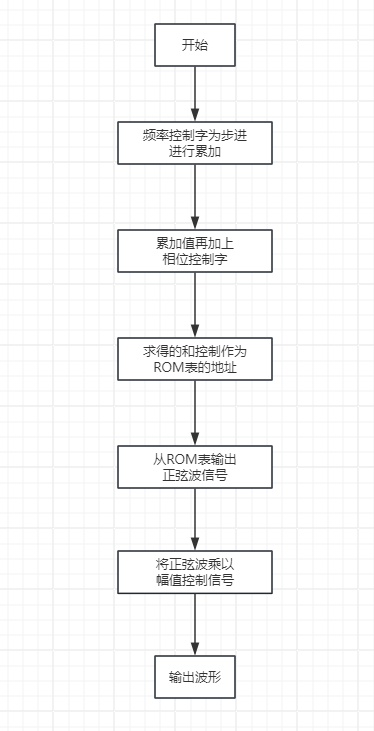

流程图:

分为2路正弦波产生通道,每个通道对应频率、幅值、相位差可调的正弦波信号发生器

对于每一路正弦波信号发生器,工作流程如下:

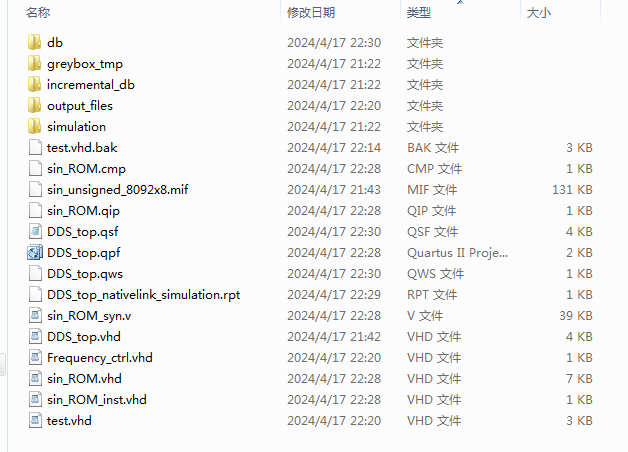

2. 工程文件

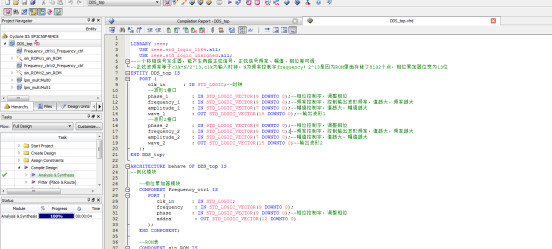

3. 程序文件

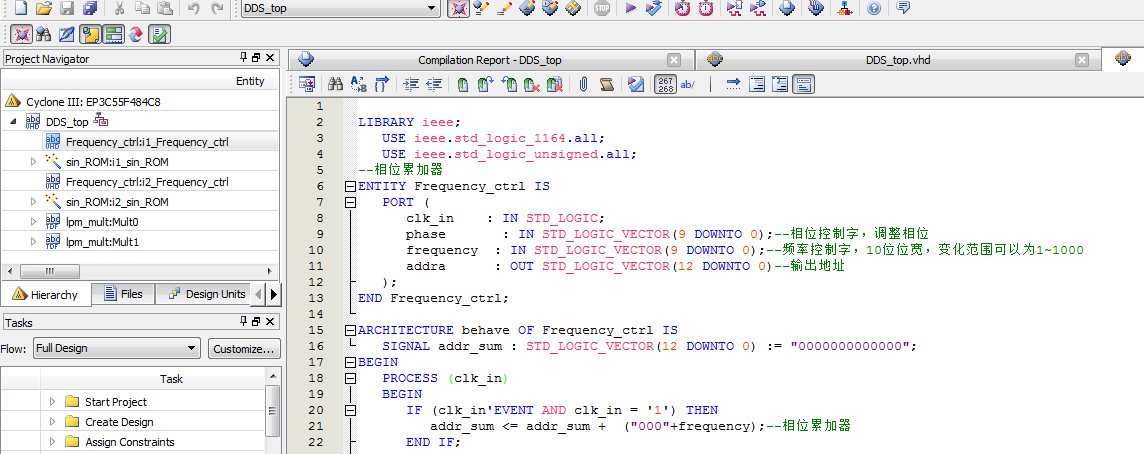

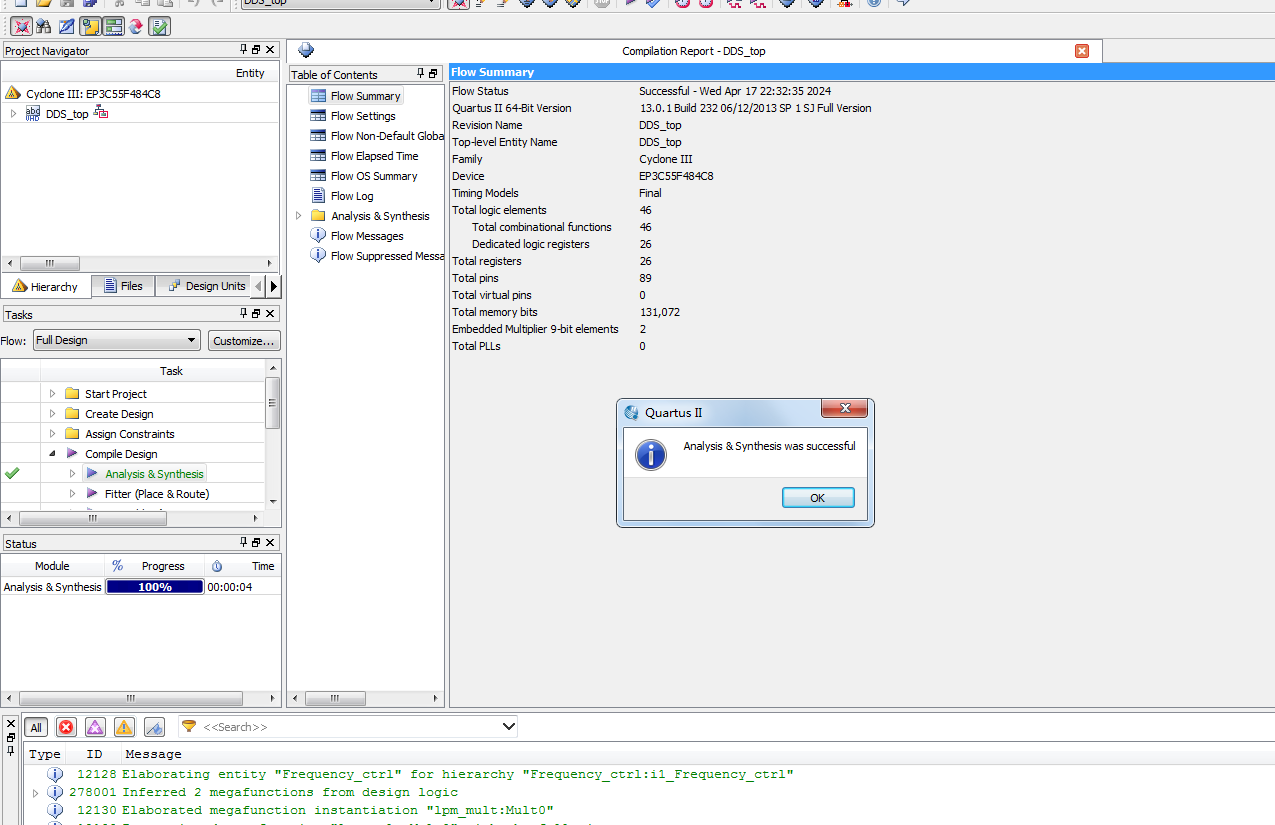

4. 程序编译

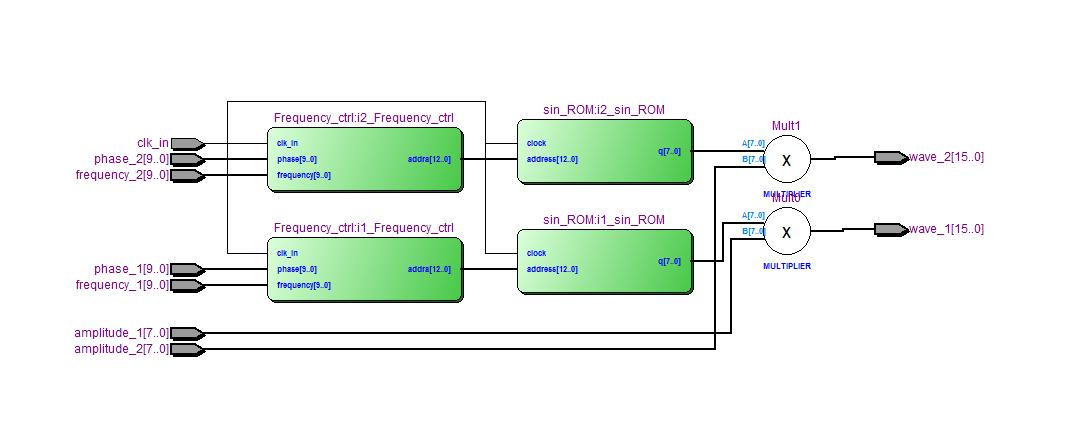

5. RTL图

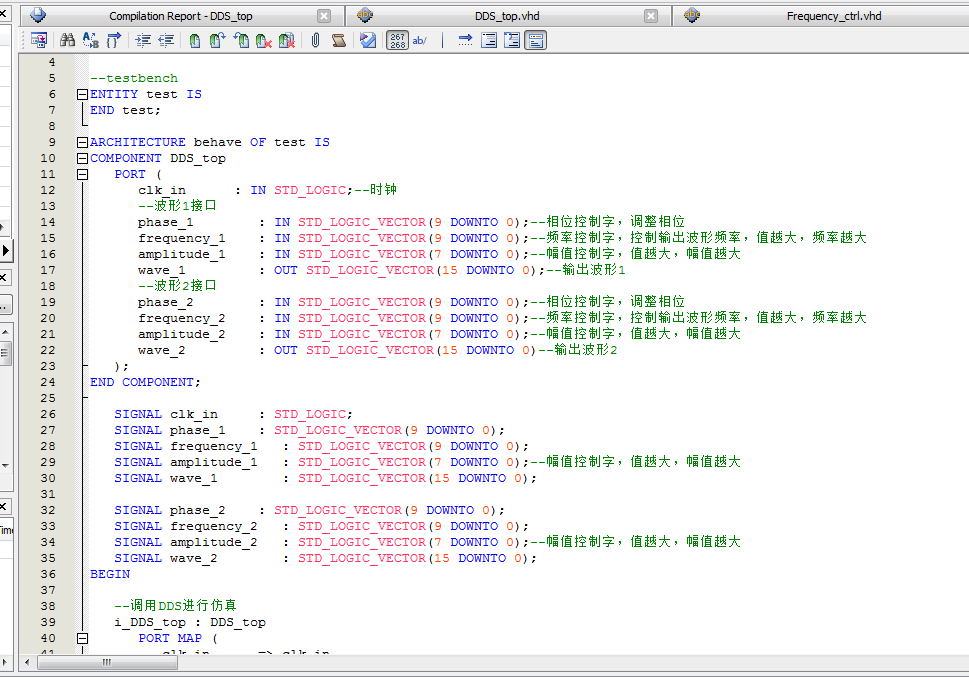

6. Testbench

7. 仿真图

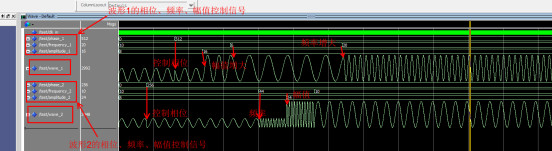

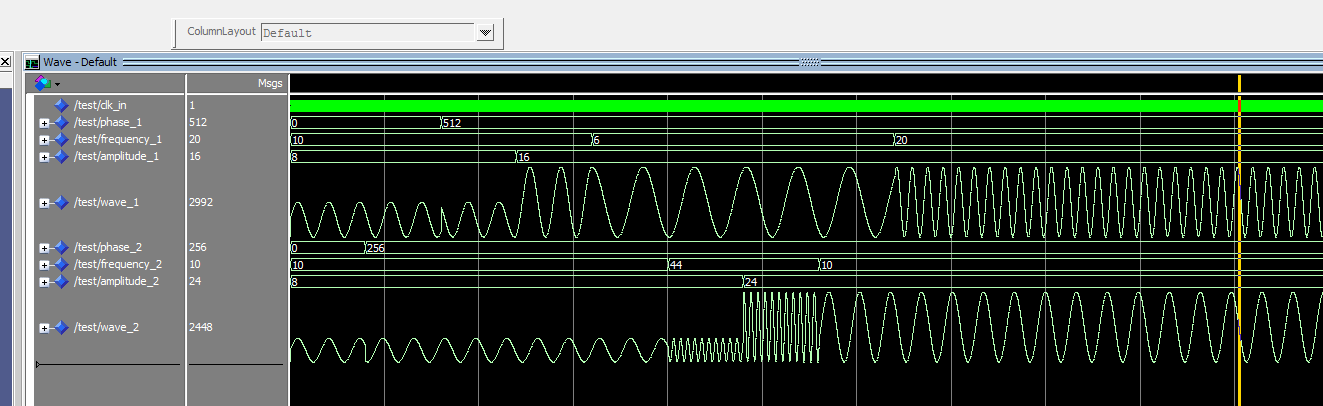

整体仿真图

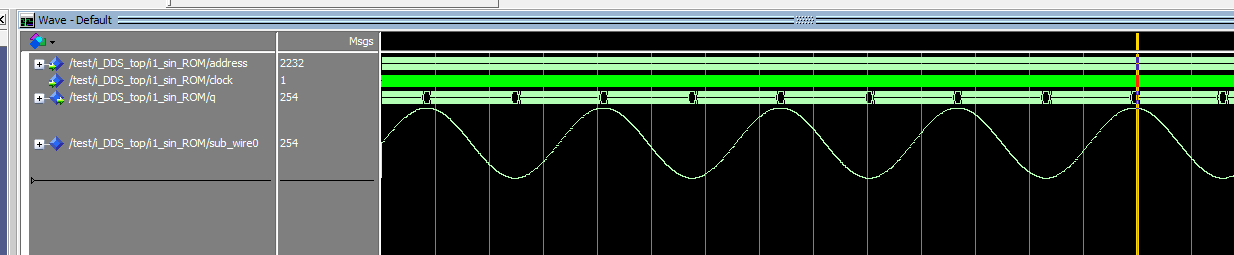

ROM表模块

相位累加器模块

部分代码展示:

LIBRARY?ieee;
???USE?ieee.std_logic_1164.all;
USE?ieee.std_logic_unsigned.all;
--一个移相信号发生器,能产生两路正弦信号,正弦信号频率、幅值、相位差可调
--正弦波频率等于clk*N/2^13,clk为输入时钟,N为频率控制字frequency;2^13是因为ROM里面存储了8192个点,相位累加器位宽为13位
ENTITY?DDS_top?IS
???PORT?(
??????clk_in??????:?IN?STD_LOGIC;--时钟
--波形1接口
phase_1????????:?IN?STD_LOGIC_VECTOR(9?DOWNTO?0);--相位控制字,调整相位
??????frequency_1????:?IN?STD_LOGIC_VECTOR(9?DOWNTO?0);--频率控制字,控制输出波形频率,值越大,频率越大
??????amplitude_1????:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);--幅值控制字,值越大,幅值越大
wave_1?????????:?OUT?STD_LOGIC_VECTOR(15?DOWNTO?0);--输出波形1
--波形2接口
phase_2????????:?IN?STD_LOGIC_VECTOR(9?DOWNTO?0);--相位控制字,调整相位
??????frequency_2????:?IN?STD_LOGIC_VECTOR(9?DOWNTO?0);--频率控制字,控制输出波形频率,值越大,频率越大
??????amplitude_2????:?IN?STD_LOGIC_VECTOR(7?DOWNTO?0);--幅值控制字,值越大,幅值越大
wave_2?????????:?OUT?STD_LOGIC_VECTOR(15?DOWNTO?0)--输出波形2
???);
END?DDS_top;
ARCHITECTURE?behave?OF?DDS_top?IS
--例化模块
???
--相位累加器模块
???COMPONENT?Frequency_ctrl?IS
??????PORT?(
?????????clk_in??????:?IN?STD_LOGIC;
?????????frequency????:?IN?STD_LOGIC_VECTOR(9?DOWNTO?0);
phase???????:?IN?STD_LOGIC_VECTOR(9?DOWNTO?0);--相位控制字,调整相位
?????????addra????????:?OUT?STD_LOGIC_VECTOR(12?DOWNTO?0)
??????);
???END?COMPONENT;
--ROM表
COMPONENT?sin_ROM?IS
PORT
(
address:?IN?STD_LOGIC_VECTOR?(12?DOWNTO?0);
clock:?IN?STD_LOGIC??:=?'1';
q:?OUT?STD_LOGIC_VECTOR?(7?DOWNTO?0)
);
END?COMPONENT;

点击链接获取代码文件:http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=1080
