【代码库】使用 FRDM-MCXA153 对心电图、心率和血氧饱和度数据的采集及显示

frdm-mcxa153-freemaster-心率

本演示主要演示如何使用 FRDM-MCXA153 采集心电图、心率和血氧饱和度数据，并使用 FreeMASTER 作为 UI 界面进行显示。MCU（MCXA153）通过 I2C 总线从 MAX30101 读取合适的光照强度数据，并根据光照强度调节传感器中 LED 的亮度，执行滤波、其他信号处理操作和算法，最终获得结果（心电图、心率和血氧饱和度，以及波形），并将其保存在片上 RAM 中。FRDM-MCXA153 的板载调试器通过 SWD 从 MCU 读取心电图、心率和血氧饱和度数据，并将结果显示在 FreeMASTER 网页上。FreeMASTER 的 UI 使用 JS 脚本进行基于网页的波形显示。

主板：FRDM-MCXA153

类别：传感器

外设：I2C

工具链：MDK、MCUXpresso IDE

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 常见问题解答
6. 支持
7. 发行说明

1.软件

• 下载并安装MCUXpresso IDE V11.9.0 或更高版本。
• 下载并安装最新版本的FreeMASTER (3.2.2.2)。
• 适用于 Visual Studio Code 的 MCUXpresso：此示例支持适用于 Visual Studio Code 的 MCUXpresso，有关如何使用 Visual Studio Code 的更多信息请参阅此处。

2.硬件

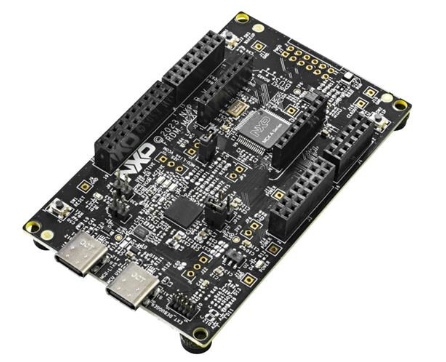

• FRDM-MCXA153

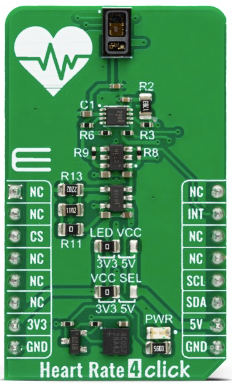

• 心率 4 CLICK 模块(MIKROE-5547)

• 个人电脑
• USB Type-C 线缆

3. 设置

步骤 1（导入项目）

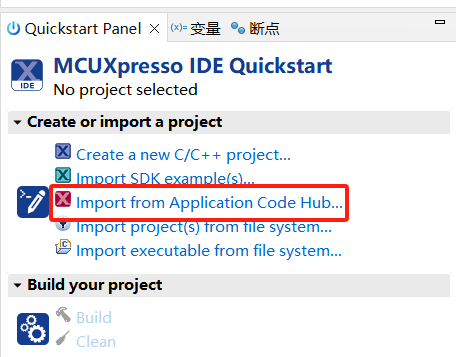

1. 打开 MCUXpresso IDE，在快速启动面板中选择从应用程序代码中心导入

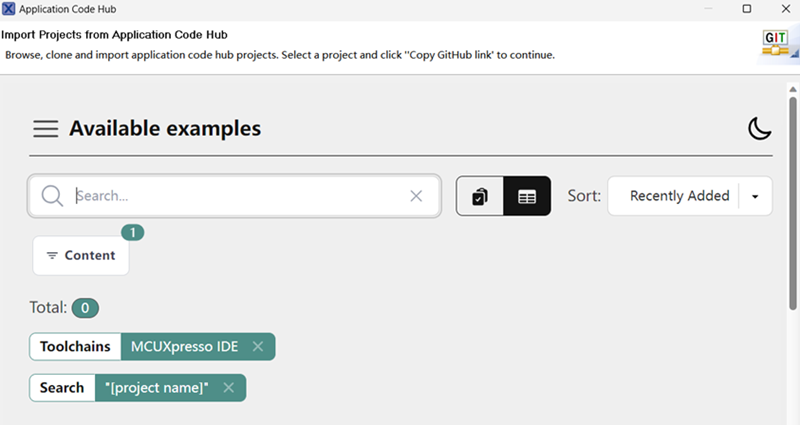

2. 在搜索栏中输入演示名称。

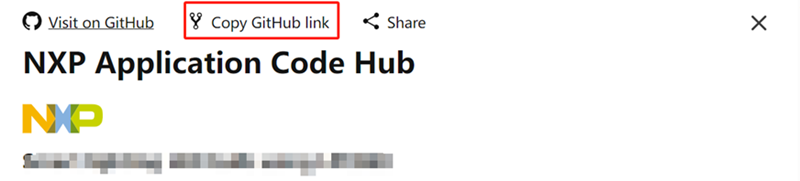

3. 点击?复制GitHub链接?，MCUXpresso IDE将自动检索项目属性，然后单击?下一步>?。

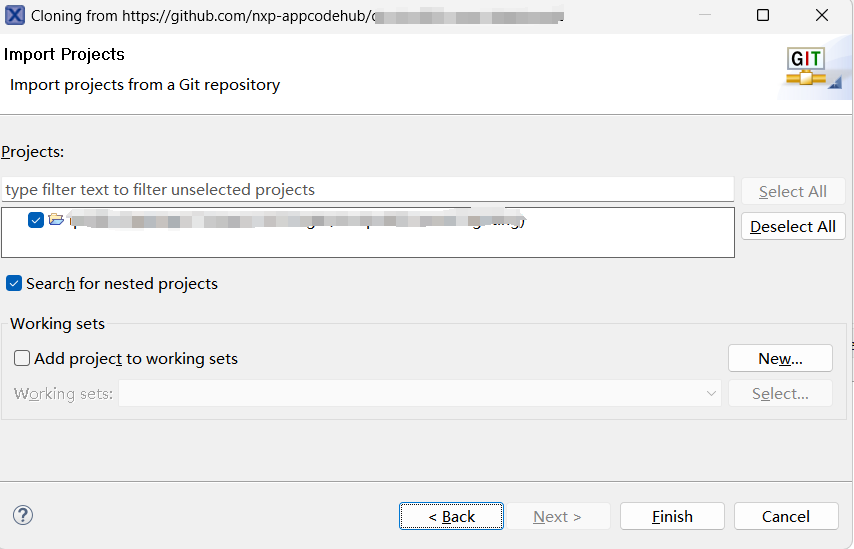

4. 选择主分支然后点击?Next>?，选择MCUXpresso工程，点击Finish按钮完成导入。


第 2 步（硬件设置）

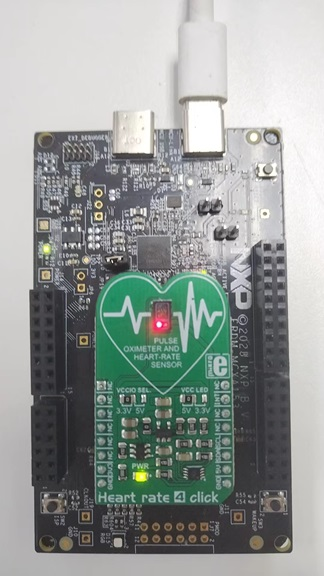

将 FRDM-MCXA153 开发板通过 MIKEOE 总线接口连接到 MIKROE HEART RATE 4 CLICK 模块。编译项目并使用 TypeC-USB 数据线通过 MCU-LINK 接口连接到 FRDM 开发板。使用 MCU-LINK 将程序下载到 MCU 中。

步骤 3（运行演示）

编译项目并将程序下载到 MCU。按下 FRDM 开发板上的 SW1 按钮复位开发板。打开代码包中的 FreeMASTER 项目“heart_rate.pmpx”。

请注意，为了使 Free MASTER 能够正常连接，请不要让 IDE 进入 Debug 模式，请退出 IDE 的 Debug 模式，让 MCU 自由运行。因为 Free MASTER 会独占使用 Debug Probe，这与 Debug 模式冲突。

4.结果

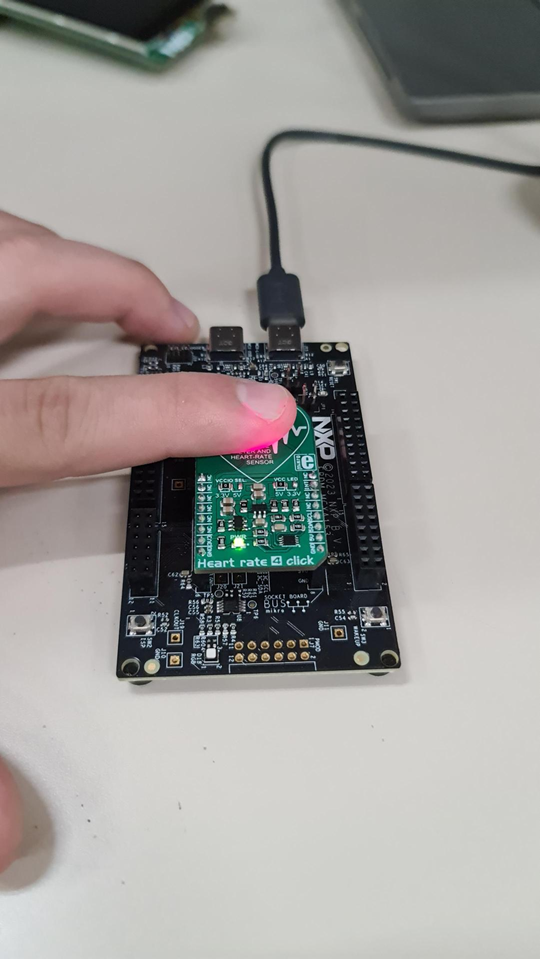

将中指放在 MAX30101 传感器的发光部分上，并尽量减少手指的移动。传感器校准后约 5-10 秒，您应该在 FreeMASTER 上看到心电图、心率和血氧波形的变化，表明演示已成功运行。

5. 常见问题解答

FreeMASTER 需要找到 .axf 文件才能正常工作，在默认的 FreeMASTER 项目配置中，默认支持 MCUXpresso IDE。因此，对于 VS Code 用户，需要手动重新选择 .axf 文件路径：

1. 打开 Free MASTER 并打开 Project->Option
2. 选择MAP Files，选择VS code生成的.axf文件

6. 支持
