一、市场规模与增长
随着全球新能源汽车、储能系统等领域的快速发展，电池管理系统BMS 市场规模不断扩大。据相关数据统计，预计到 2025 年，全球 BMS 市场规模将超过 200 亿美元，年复合增长率达 15% 左右。在新能源汽车领域，随着全球汽车电动化转型加速，新能源汽车产量持续攀升，作为其核心部件之一的 BMS，市场需求也随之水涨船高。同时，在储能系统、消费电子、工业设备等其他应用领域，对电池的安全性、可靠性和性能要求不断提高，也进一步推动了 BMS 市场的增长。
二、市场应用
新能源汽车：新能源汽车是BMS 的主要应用领域之一。BMS 可以实时监测电池组的电压、电流、温度等参数，确保电池在安全范围内工作，延长电池寿命，同时提高汽车的续航里程和动力性能。
储能系统：在储能系统中，BMS 能够对电池进行精确管理，实现电池的充放电控制、能量调度等功能，提高储能系统的效率和可靠性，保障储能系统的稳定运行，使其在能源存储和供应方面发挥重要作用。
消费电子：如智能手机、平板电脑、笔记本电脑等消费电子产品，BMS 可以精确控制电池的充放电过程，防止电池过充、过放、过热等问题，延长电池使用寿命，为用户提供更安全、稳定的使用体验。
工业设备：在各类工业设备中，如电动工具、无人搬运车、自动化生产线等，BMS 能够确保电池在复杂的工业环境下的安全运行，提供可靠的电源支持，保证设备的正常工作和生产效率。
三、方案概述
航顺HK32F407 是一款高性能的 ARM Cortex-M4 内核MCU，主频 168MHz，具有高达 1MB Flash 和 256KB SRAM。具备强大的数据处理和存储能力，能够满足高级 BMS 系统复杂的计算和数据存储需求。基于 HK32F407 的电池管理系统 BMS 解决方案，其架构包括以下几个部分：
主控单元：以HK32F407 为核心，负责整个 BMS 系统的控制和管理，运行各种算法和控制逻辑，实现对电池的精确控制和管理。
电池采样单元：通过高精度的采样电路，对电池组的电压、电流、温度等参数进行实时采集，并将采集到的数据传输给主控单元进行处理和分析。
保护与控制单元：根据主控单元的指令，实现对电池组的过充、过放、过流、短路等保护功能，同时控制电池的充放电过程，确保电池在安全范围内工作。
通信单元：具备多种通信接口，如CAN、SPI、I2C 等，可实现 BMS 系统与外部设备（如车辆控制器、储能系统控制器、上位机等）之间的数据通信和信息交互，方便对电池系统的远程监控和管理。
显示单元：通过按键、指示灯等，显示电池的状态信息（如电压、电流、电量、温度等）、系统运行状态、故障报警等信息，方便用户及时了解电池系统的情况并进行相应的操作。
四、方案核心优势
高性能计算能力：168MHz 的高主频以及内置的单精度浮点单元 FPU，使 HK32F407 能够快速处理大量的电池数据，实时运行复杂的 BMS 算法，如电池状态估计算法，提高电池管理的精度和效率，确保电池系统在各种工况下的性能。
丰富的外设接口：提供了多种通信接口和外设功能，如CAN、SPI、I2C、UART、USB OTG、以太网等，方便与各种传感器、执行器和其他设备进行连接和通信，满足 BMS 系统与其他系统集成的需求，实现更广泛的应用和功能扩展。
高精度采样与监测：具有多个12 位 ADC通道，能够实现对电池电压、电流、温度等参数的高精度采样和监测，采样误差小，测量精度高，为准确评估电池状态和进行精确控制提供了可靠的数据基础。
强大的安全与保护功能：内置硬件加密模块，如AES256、TRNG等，可对电池数据和通信数据进行加密处理，防止数据泄露和篡改，保障电池系统的信息安全。同时，具备完善的保护机制，能够快速响应电池的异常情况，实现过充、过放、过流、短路等多重保护功能，确保电池系统安全可靠运行。
低功耗设计：支持多种低功耗模式，如睡眠模式、停机模式等，可根据BMS 系统的工作状态自动切换，降低系统功耗，延长电池的使用寿命，提高电池系统的能效比，特别适用于对功耗要求严格的新能源汽车和储能系统等应用。
宽温度工作范围：可在- 40℃~105℃的温度范围内稳定工作，适应各种恶劣的环境条件，满足新能源汽车、储能系统等在不同地域和气候环境下的使用需求，确保电池系统在高温、低温等极端温度下的性能和可靠性不受影响。

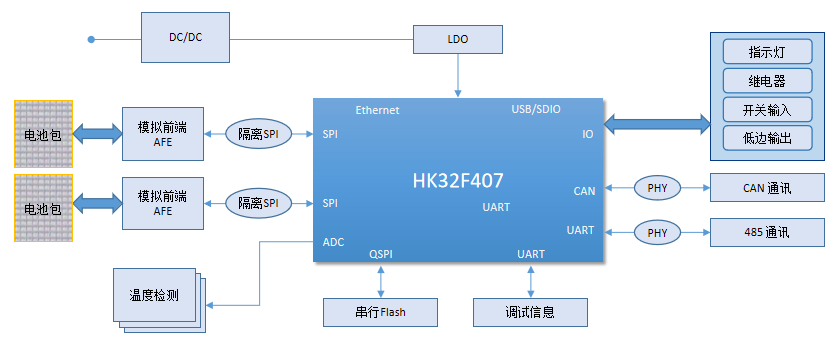

产品系统框图
航顺HK32F407系列MCU主要规格
- ARM? Cortex?-M4 Core
- 最高时钟频率：168 MHz
- 24位System Tick计时器
- 工作温度范围：-40°C ~ 105°C
- 工作电压范围
- 双电源域：主电源VDD为1.8 V ~ 3.6 V、备份电源VBAT为1.8 V ~ 3.6 V。
- 当主电源掉电时，RTC模块可继续工作在VBAT电源下。
- 当主电源掉电时，VBAT电源为80 Byte备份寄存器供电。
- VDD典型工作电流
- 运行（Run）模式：18.04mA@168MHz；2.63mA@16MHz
- 睡眠（Sleep）模式：12.04mA@168MHz；2.08mA@16MHz
- 停机（Stop）模式：
- -- Stop_MR：1.03mA
- --STOP LP-FPD：9.34mA
- 存储器
- Flash存储器包括最高1 Mbyte的主区Flash，具有代码安全保护功能，可分别设置读保护和写保护。
- 8 Kbyte CPU指令Cache缓存
- 1 Kbyte CPU数据Cache缓存
- 192 Kbyte片内SRAM和64 Kbyte CCM SRAM
- 80 Byte备份寄存器和4 Kbyte备份SRAM
- FSMC模块可外挂1 Gbyte NOR/PSRAM/NAND/PC Card存储器（其中，256 Mbyte的空间可以存放指令，可用于片内Cache缓存）。
- QSPI模块可外挂256 Mbyte NOR Flash存储器（可存放指令，可用于片内Cache缓存）。
- 时钟
- 外部HSE：4 ~ 32 MHz
- 外部LSE：32.768 kHz
- 片内HSI时钟：64 MHz/16 MHz/8 MHz
- 片内LSI时钟：32 kHz
- PLL输出时钟：168 MHz（最大值）
- GPIO外部输入时钟：1~42 MHz
- 复位
- 外部管脚复位
- 电源复位
- 软件复位
- 看门狗（IWDG和WWDG）定时器复位
- 低功耗管理复位
- 可编程电压检测（PVD）
- 8级检测电压门限可调
- 上升沿和下降沿检测可配置
- 通用输入输出端口（GPIO）
- 64脚封装MCU提供51个GPIO引脚，
- 100脚封装MCU提供82个GPIO引脚，
- 144脚封装MCU提供114个GPIO引脚
- 所有GPIO引脚可配置为外部中断输入
- 内置可开关的上、下拉电阻
- 支持开漏（Open-Drain）输出
- 支持施密特（Schmitt）迟滞输入
- 输出驱动能力超高、高、中、低四挡可选
- 提供最高30 mA驱动电流
- 数据通讯接口
- 4个USART
- 最多4个UART
- 3个SPI（均支持I2S协议）
- 3个I2C
- 1个SDIO
- 2个CAN（均支持2.0A和2.0B协议）
- 1个QSPI
- 1个HS USB OTG
- 1个以太网接口
- 音视频数据接口
- 1个数字照相机接口（DCMI）
- 4路TFT接口
- 定时器
- 2个高级定时器：TIM1/TIM8
- TIM1/TIM8具有刹车功能和4路PWM输出，其中3路带死区互补输出
- 10个通用定时器：TIM2~5和TIM9~14
- 8个16位通用定时器：TIM3~4和和TIM9~14
- 2个32位通用定时器：TIM2/TIM5
- 2个基本定时器：TIM6/TIM7
- 1支持CPU中断、DMA请求和DAC转换触发
- 红外遥控接口：配合红外LED使用，可实现远程遥控功能。
- DMA控制器
- 2个通用双端口DMA：DMA1和DMA2
- 每个DMA具有8个数据流，每个数据流有多达8个通道
- 支持Timer、ADC、DAC、SPI、I2C、USART、UART等多种外设触发。
- RTC时钟计数器，配合软件记录年月日时分秒
- 片内模拟外设
- 3个12位2 MSPS ADC。支持三ADC模式，采样率最高6 MSPS。
- 2个12位DAC
- 1个温度传感器
- 1个内部参考电压源
- 1个VBAT电源电阻分压器（分压器输出在片内与ADC相连，实现VBAT电源电压监控）
- ID标识
- 每颗芯片提供一个唯一的96位ID标识
- 调试及跟踪接口
- SW-DP两线调试端口
- JTAG五线调试端口
- ARM DWT、FPB、ITM、TPIU调试追踪模块
- 单线异步跟踪数据输出接口（TRACESWO）
- 四线同步跟踪数据输出接口（TRACED[3:0]，TRACECK）
- 自定义DBGMCU调试控制器（低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配）。
- 可靠性
- 通过CDM 1750V/LU 200mA/HBM 3500V等级测试
