【工程师秘籍】基于HK32C030的高效智能排风扇解决方案揭秘！

一、市场规模与增长

近年来，智能排风扇市场规模呈现出稳步增长的态势。在住宅领域，随着人们生活水平的提高和智能家居概念的普及，越来越多的家庭开始关注室内空气质量，智能排风扇作为改善空气质量的重要设备，市场需求不断增加。在商业建筑中，如商场、酒店、办公楼等，为了提供更舒适的环境，智能排风扇的应用也越来越广泛。此外，工业领域对通风设备的需求也在持续增长，尤其是对高效、节能、智能的排风扇产品。据预测，未来几年智能排风扇市场将保持10% - 15% 的年增长率，展现出广阔的市场前景。

二、市场应用

智能排风扇在多个领域有着广泛的应用。在住宅中，它可以安装在厨房、卫生间、客厅等场所，根据室内环境参数自动调节风速，实现高效通风换气，排除油烟、异味和湿气，提升居住舒适度。在商业建筑里，如商场的中庭、店铺，酒店的大堂、客房，办公楼的走廊、会议室等，智能排风扇能够根据人员密度和空气质量自动运行，确保室内空气清新，同时达到节能降耗的效果。在工业场所，如工厂车间、仓库等，它能有效排除有害气体和粉尘，保障工人的健康和生产安全。

三、方案概述

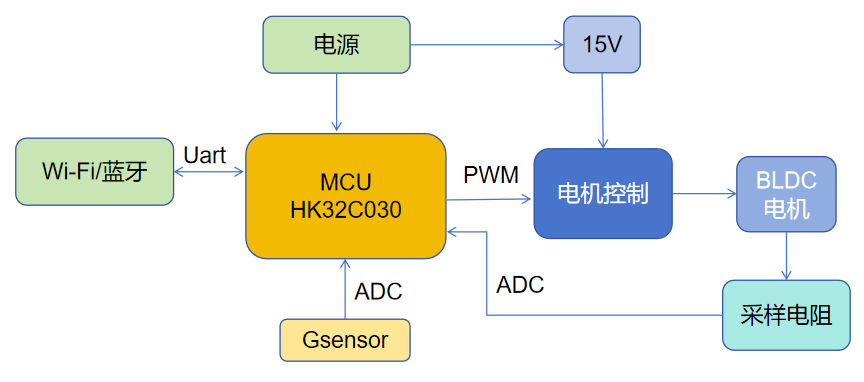

本方案以HK32C030 微控制器为核心，通过连接各种传感器，如温度传感器、湿度传感器、空气质量传感器等，实时采集环境数据。软件系统对这些数据进行分析处理，根据预设的算法和规则，控制排风扇的启停和风速调节。同时，该方案还具备通信功能，可以通过手机 APP 或其他终端实现远程监控和操作，让用户随时随地掌握室内空气质量状况和排风扇的运行状态。

四、方案核心优势

高性能与低功耗：HK32C030 采用ARM Cortex-M0，具有高性能的处理能力和低功耗的特点。在保证智能排风扇系统稳定运行的同时，能够有效降低能耗，延长设备的使用寿命，符合节能环保的发展趋势。

丰富的接口资源：该芯片具备多种接口，如GPIO、I2C、SPI、UART 等，方便与各类传感器、执行器和通信模块进行连接。这使得智能排风扇系统能够轻松扩展功能，如增加更多的传感器类型、实现更复杂的控制逻辑、支持多种通信方式等，增强了系统的灵活性和适应性。

高精度控制：HK32C030 强大的数据处理能力和精确的时钟系统，智能排风扇能够实现对风速的高精度控制。通过对环境参数的实时监测和精确计算，系统可以根据实际需求自动调节风速，确保通风效果的最佳状态，提高能源利用效率，避免不必要的能源浪费。

可靠性和稳定性：HK32C030 具有较高的可靠性和稳定性，能够在各种恶劣环境下稳定工作。其内置的多种保护机制和纠错功能，能够有效应对电源波动、电磁干扰等问题，确保智能排风扇系统的长期可靠运行，减少维护成本和停机时间，为用户提供持续稳定的通风换气服务。

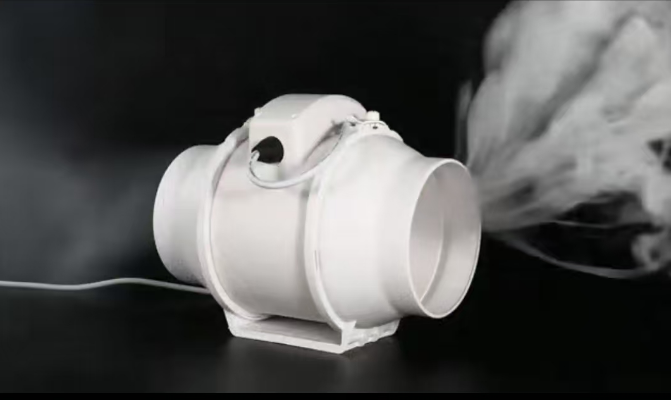

智能排风扇实物图

CPU内核

ARM? Cortex? -M0

最高时钟频率：64 MHz

24位System Tick定时器

n支持中断向量重映射（通过Flash控制器的寄存器配置）

工作电压范围

n主电源VDD：2.6 V ~ 5.5 V

工作温度范围：-40°C ~ +105°C

典型工作电流

运行（Run）模式：1.46mA@8MHz；7.31mA@64MHz

睡眠（Sleep）模式：1.05mA@8MHz；671μA@32kHz

停机（Stop）模式：

- LDO全速：128μA@3.3V

- LDO低功耗：2.8μA@3.3V

存储器

64 Kbyte Flash（包括Bootloader区）

CPU主频不高于24 MHz时，支持0等待总线周期访问Flash。

Flash具有数据安全保护功能，可分别设置读保护和写保护。

10 Kbyte SRAM

时钟

外部高速时钟（HSE）：支持4 ~ 32 MHz

外部低速时钟（LSE）：32.768 kHz

片内高速时钟（HSI）：8 MHz/16 MHz/64 MHz

片内低速时钟（LSI）：40 kHz

PLL时钟：64MHz（最大输出频率值）

GPIO外部输入时钟：32 MHz（最大值）

复位

外部引脚复位

选项字节装载器复位

看门狗（IWDG和WWDG）计数器复位

电源上/下电复位（POR/PDR）

软件复位

低功耗管理复位

可编程电压监测器（PVD）

8级检测电压门限可调

上升沿和下降沿检测可配置

GPIO端口

最多支持40个GPIO引脚

每个GPIO引脚都可配置为外部中断输入

提供最高40 mA驱动电流

数据通信接口产品概述

3路UART：可以通过自带的波特率发生器产生不同的波特率，并且还支持单线半双工通信、多处理器通信等功能。

2路高速SPI：支持4至16位可编程数据帧，带复用的I2S接口。

2路I2C：支持超快速模式（1 Mbit/s）、SMBus和PMBus。在Stop模式下，支持数据接收唤醒。

定时器及PWM发生器

1个16位高级定时器（TIM1共4路PWM输出，其中3路带死区互补输出和刹车功能）

5个16位和1个32位通用定时器（TIM2/TIM3/TIM14/TIM15/TIM16/TIM17）

1个16位基本定时器（TIM6）

DMA控制器（带5个通道）

支持定时器、ADC、SPI（I2S）、I2C、UART等多种外设触发。

定点数除法/开方运算单元

支持32位定点数除法，可同时得到商和余数

支持32位定点数高精度开方

片内模拟电路

1个12位SAR ADC（多达23路模拟信号输入通道）

最高转换器频率：1.14 MSPS

支持自动连续转换、扫描转换功能

内部参考电压

温度传感器

9位分辨率温度传感器，温度采集范围为：-40°C ~ +105°C

日历RTC

带闹钟功能

CRC校验硬件单元

CPU跟踪与调试

SWD调试接口

ARM? CoreSightTM调试组件（ROM-Table、DWT和BPU）

自定义DBGMCU调试控制器（低功耗模式仿真控制、调试外设时钟控制、调试及跟踪接口分配）

通过HBM6500V/CDM2000V/LU800mA等级测试。
