【代码库】采用 LPC865 并带有 SMBus 接口的智能电池充电器

采用 LPC865 并带有 SMBus 接口的智能电池充电器

电池的应用无处不在：智能手机、笔记本电脑、可穿戴设备、手持电子产品、智能小家电等等。电池状态信息对用户至关重要，例如电池温度、电压、电流、容量、充电时间和放电时间。确保电池充电安全并提供平滑可控的充电曲线至关重要。上述需求有望通过智能充电器实现。推荐使用 LPC865 实现的智能充电解决方案。

LPC86x 是基于 Arm Cortex-M0+ 的低成本 32 位 MCU 系列，CPU 工作频率高达 48MHz。LPC86x 支持高达 64 KB 的闪存和 8 KB 的 SRAM。LPC86x 的外设包括一个 CRC 引擎、一个 I2C 总线接口、一个 I3C-MIPI 总线接口、最多三个 USART、最多两个 SPI 接口、一个多速率定时器、一个自唤醒定时器、两个 FlexTimer、一个 DMA、一个 12 位 ADC、一个模拟比较器、可通过开关矩阵配置功能的 I/O 端口、一个输入模式匹配引擎以及最多 54 个通用 I/O 引脚。

板材：定制板材

类别：工业

外设：ADC、GPIO、I2C、UART、TIMER、SPI

工具链：MCUXpresso IDE

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 支持
6. 发行说明

1.软件

• MCUXpresso IDE V11.9.0 或更高版本。
• SDK215000LPCXpresso860MAX
• 适用于 Visual Studio Code 的 MCUXpresso：此示例支持适用于 Visual Studio Code 的 MCUXpresso，有关如何使用 Visual Studio Code 的更多信息请参阅此处。

2.硬件

• Micro USB 线缆
• 个人电脑
• NXP LPC865电池充电器板
• +12V适配器
• 智能电池
• LPC-Link2
• USB 转 TLL 板

3. 设置

3.1 步骤 1

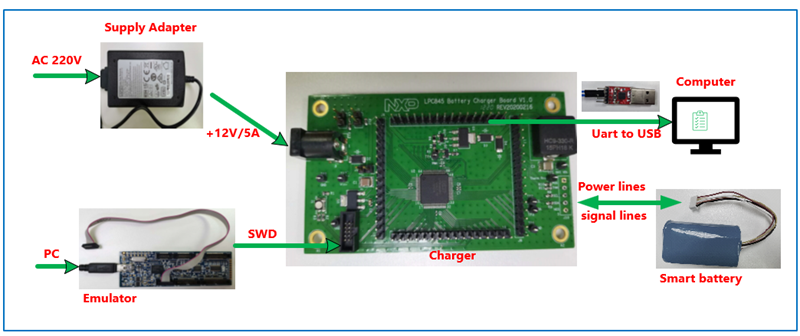

将 12V 电源适配器、仿真器、智能电池、NXP LPC865 电池充电器板、USB 转 TLL 板和计算机连接在一起，如下所示：

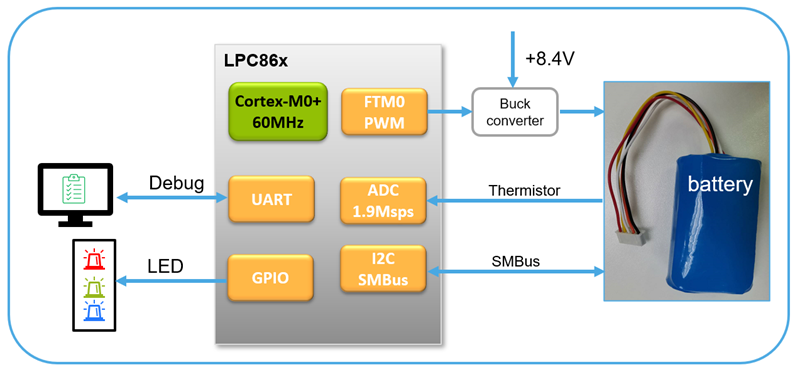

信号连接如下：

3.2 第 2 步

• 将项目导入 MCUXpresso IDE。

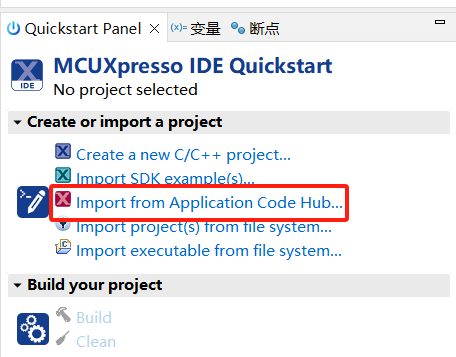

1. 打开 MCUXpresso IDE，在快速启动面板中，选择?从应用程序代码中心导入?。
   ?

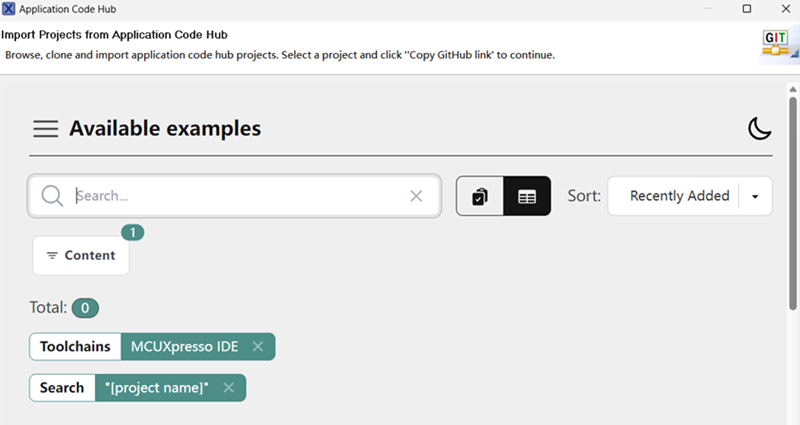

2. 在搜索栏中输入演示名称。

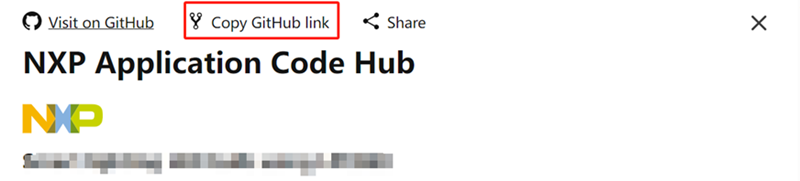

3. 点击?复制GitHub链接?，MCUXpresso IDE将自动检索项目属性，然后单击?下一步>?。
   ?

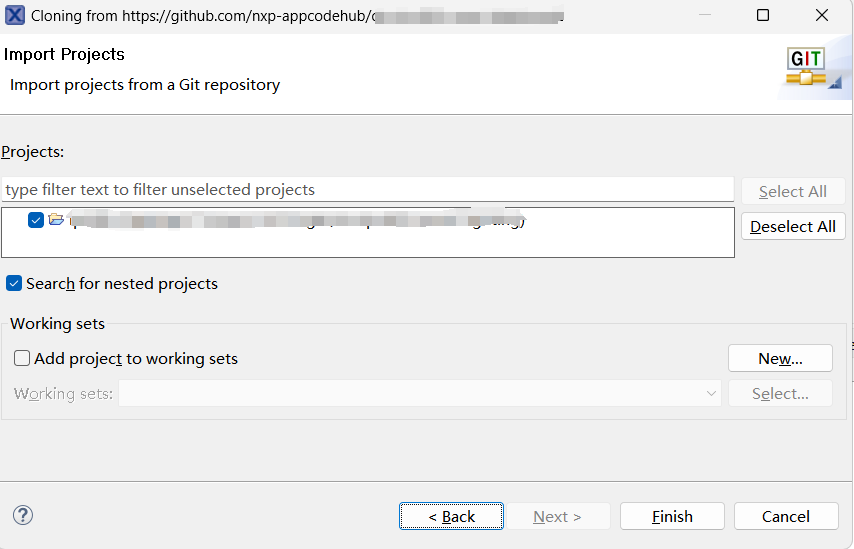

4. 选择主分支然后点击?Next>?，选择MCUXpresso工程，点击Finish按钮完成导入。
   ?

• 使用以下设置在 PC 上为串行设备打开串行终端：
  • 512000波特率
  • 8个数据位
  • 无奇偶校验
  • 一个停止位
  • 无流量控制
• 编译并下载到开发板。
• 重置并运行。

4.结果

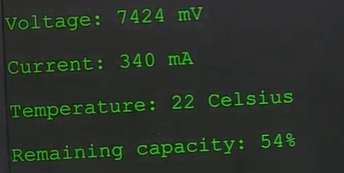

演示结果如下，在PC窗口打印日志：

?

5. 支持

项目元数据

有关此示例的内容/正确性的问题可以作为此 GitHub 存储库中的问题输入。

?警告?：有关 NXP 微控制器和预期功能差异的更多常规技术问题，请在NXP 社区论坛上输入您的问题
