UART串口发送模块可接收模块设计Verilog代码VIVADO仿真

名称：UART串口发送模块可接收模块设计Verilog代码VIVADO仿真

软件：VIVADO

语言：Verilog

代码功能：

1、发送模块收到发送使能信号后开始发送数据，发送完成后输出完毕信号。数据发送使用FIFO接口

2、接收模块接收数据缓存在fifo，接收满32k数据后产生接收中断（FIFO满）

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

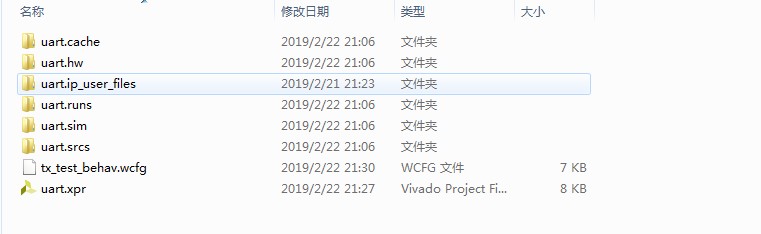

1.?工程文件

2.?程序文件

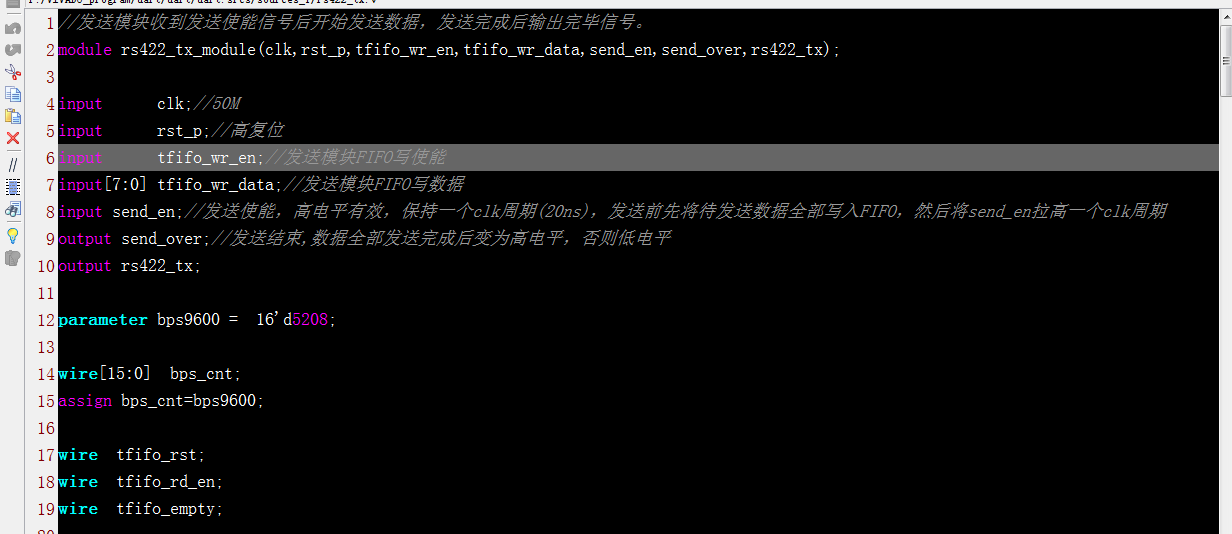

2.1发送模块

2.2接收模块

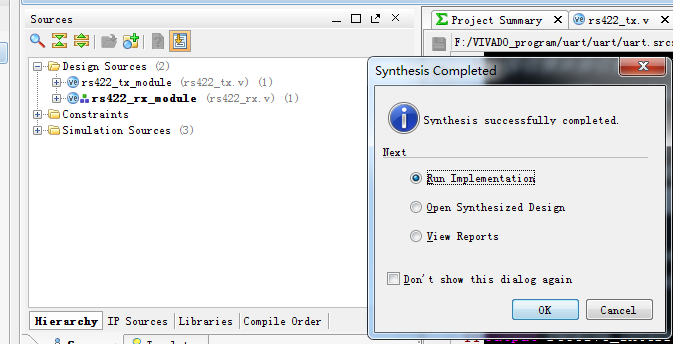

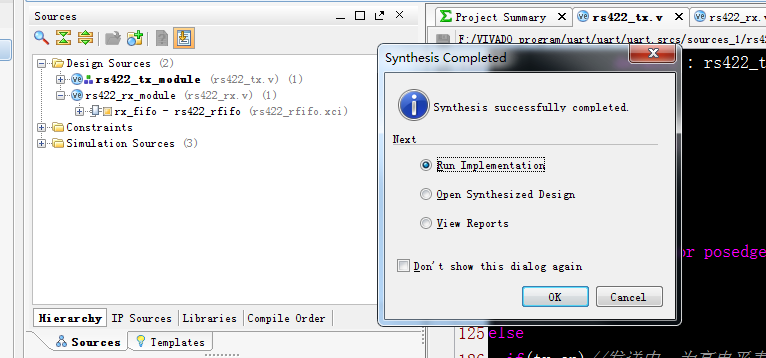

3.?程序编译

4.?程序仿真

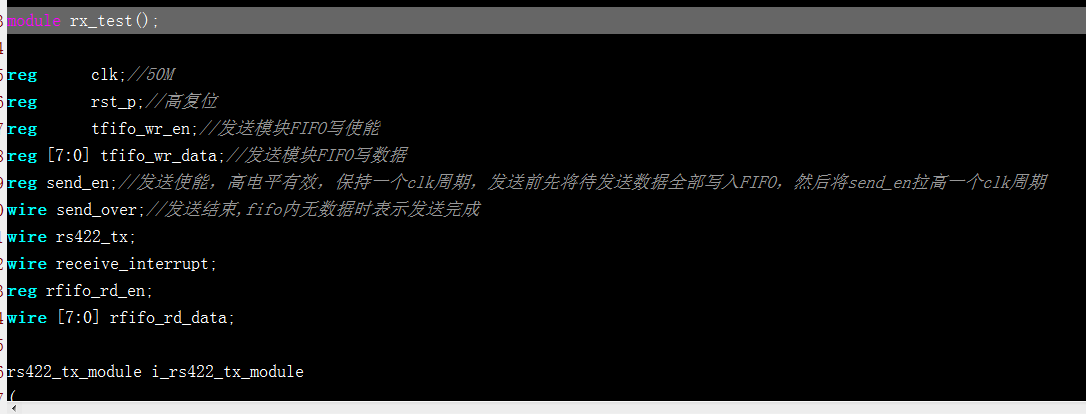

Testbench

1.发送模块仿真

为便于快速观察结果，将32k（32768）的数据量修改为10，即发送模块收到发送使能信号后开始发送数据，发送10个字节后输出完毕信号。

发送模块使用：先通过tfifo_wr_en和tfifo_wr_data信号将待发送的数据写入fifo中，写完后启动send_en信号（一个时钟周期高电平），将启动串口发送，所有数据发送完成后，send_over信号拉高。具体仿真图如下：

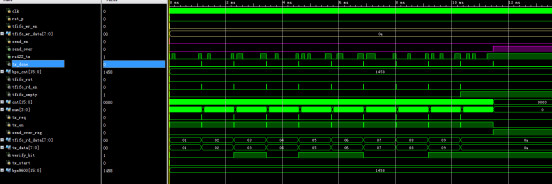

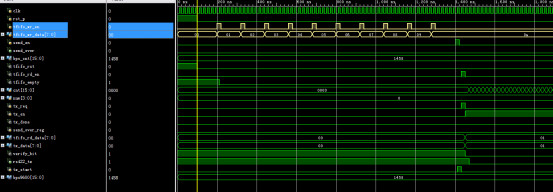

将待发送数据写入fifo

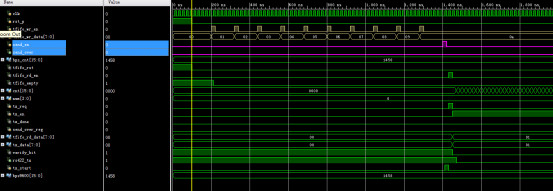

启动发送send_en=1

发送完成send_over信号拉高

2.接收模块仿真

为便于快速观察结果，将32k（32768）的数据量修改为10，即接收满10字节数据后产生接收中断。

接收模块使用：rx接收的数据存于FIFO中，rfifo_wr_en为FIFO写信号，rfifo_wr_data为FIFO写数据。数据接收满32768字节后（仿真时改为10），产生接收中断信号receive_interrupt，receive_interrupt为高电平表示接收中断。要处理接收到的数据只需要通过FIFO的读接口rfifo_rd_en、rfifo_rd_data读取数据即可。具体仿真图如下：

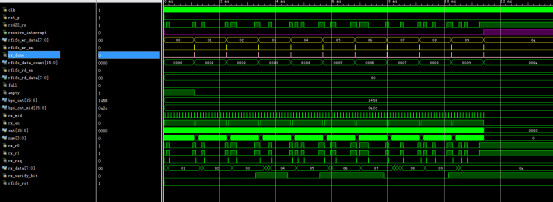

串行rx接收转换为并行rfifo_wr_data

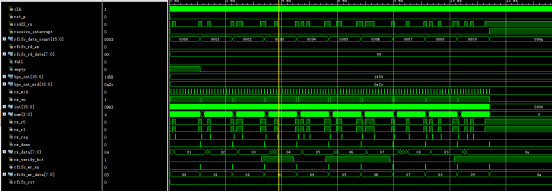

receive_interrupt拉高表示接收中断

部分代码展示:

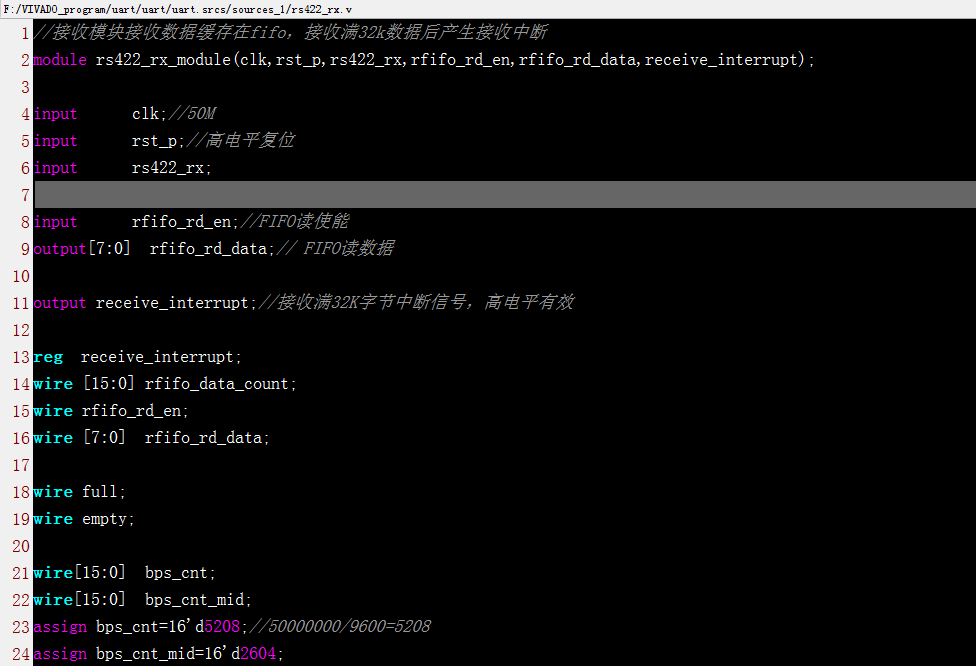

//接收模块接收数据缓存在fifo，接收满32k数据后产生接收中断
module?rs422_rx_module(clk,rst_p,rs422_rx,rfifo_rd_en,rfifo_rd_data,receive_interrupt);
input??????clk;//50M
input??????rst_p;//高电平复位
input??????rs422_rx;???????
input??????rfifo_rd_en;//FIFO读使能?????
output[7:0]??rfifo_rd_data;//?FIFO读数据??????
output?receive_interrupt;//接收满32K字节中断信号，高电平有效
reg??receive_interrupt;
wire?[15:0]?rfifo_data_count;
wire?rfifo_rd_en;
wire?[7:0]??rfifo_rd_data;?
wire?full;
wire?empty;
wire[15:0]??bps_cnt;
wire[15:0]??bps_cnt_mid;
assign?bps_cnt=16'd5208;//50000000/9600=5208
assign?bps_cnt_mid=16'd2604;
reg???????rx_mid;??????????????????????????????
reg???????rx_en;
reg[15:0]??cnt;
reg[3:0]??num;
always?@(posedge?clk)

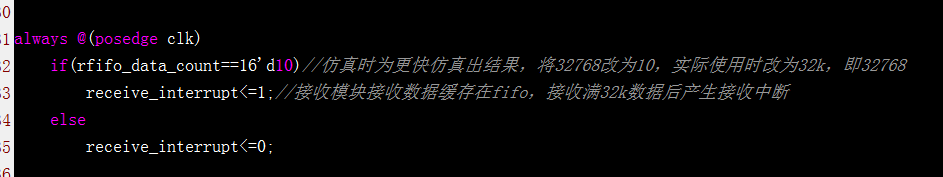

????if(rfifo_data_count==16'd10)//仿真时为更快仿真出结果，将32768改为10，实际使用时改为32k，即32768
????????receive_interrupt<=1;//接收模块接收数据缓存在fifo，接收满32k数据后产生接收中断
????else
????????receive_interrupt<=0;
always?@(posedge?clk?or?posedge?rst_p)
if(rst_p)
???rx_mid<=1'b0;
else
???if(rx_en)
??????if(cnt==bps_cnt_mid)
??????rx_mid<=1'b1;
???else
??????rx_mid<=1'b0;
???else
??????rx_mid<=1'b0;
reg?rx_r0,rx_r1;?
always?@(posedge?clk?or?posedge?rst_p)??????//rs422_rx下降沿检测
if(rst_p)
???begin
????rx_r0<=1'b1;
????rx_r1<=1'b1;
???end
else
???begin
????rx_r0<=rs422_rx;
????rx_r1<=rx_r0;
???end
wire????rx_req;
assign??rx_req?=?~rx_r0?&?rx_r1;???????????????????
wire????rx_done;
assign??rx_done?=?(cnt==bps_cnt_mid?&&?num==4'd10);?//停止位1位num==4'd10?????
always?@(posedge?clk?or?posedge?rst_p)?????????????
if(rst_p)
???rx_en<=1'b0;
else
???if(rx_req)
??????rx_en<=1'b1;
???else
??????if(rx_done)
?????????rx_en<=1'b0;
??????else
?????????rx_en<=rx_en;
?????????
?????
always?@(posedge?clk?or?posedge?rst_p)
if(rst_p)
???cnt<=16'd0;
else
???if(rx_done)
??????cnt<=16'd0;
else
?????if(rx_en)
???????if(cnt==bps_cnt)
??????????cnt<=16'd0;
???????else
?????????cnt<=cnt+16'b1;
?????else
???????cnt<=16'd0;
always?@(posedge?clk?or?posedge?rst_p)
if(rst_p)
???num<=4'd0;
else
???if(rx_done)
???????num<=4'd0;
???else
???if(rx_en)
?????????if(cnt==bps_cnt)
