30V耐压电流能力2.4A同步降压芯片SL1587 低压24V转12V转5V

在现代电子设备中，电源管理芯片如同“能量调度员”，负责将输入电压高效、稳定地转换为设备所需的电压等级。SL1587作为一款30V耐压、2.5A输出能力的同步降压稳压器，凭借其高集成度和可靠性，成为车载充电器、分布式供电系统等场景的理想选择。本文将以24V转12V/5V为例，解析其技术特点与应用优势。?

一、SL1587的核心特性?

宽电压适应能力?

• 输入范围覆盖4V至30V，轻松应对24V工业电源或车载环境中的电压波动。
• 输出可调范围1.8V至28V，通过简单的外围电路即可实现12V或5V的稳定输出。

?高效同步整流?

• 采用同步降压架构，效率高达92%，显著减少传统二极管整流带来的能量损耗，降低发热量。

智能化保护机制?

• 内置过温保护、短路保护及输入欠压/过压保护，即使在高负载或异常情况下也能保障系统安全。

?二、24V转12V/5V的实战设计?

关键元件选型建议?

• ?电感?：推荐33μH~47μH的屏蔽电感，兼顾纹波电流抑制与体积平衡。
• ?电容?：输入输出端均需低ESR电容（如钽电容或固态电容），以滤除高频噪声。

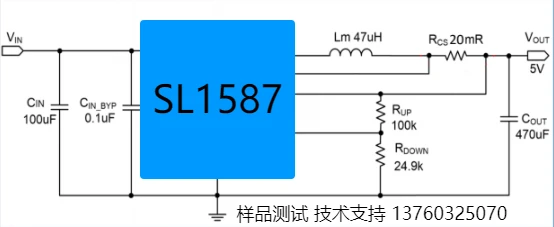

简化电路设计?

• 通过FB引脚配置分压电阻即可设定输出电压（如12V或5V），无需复杂补偿电路。
• 若无需精确限流功能，可省略电流采样电阻（默认0Ω），进一步简化布局。

PCB布局要点?

• 缩短功率回路（输入电容-芯片-电感-输出电容）走线，降低电磁干扰。
• FB反馈网络远离高频开关节点，避免噪声影响电压精度。

?三、为何选择同步降压方案？?

与传统异步降压相比，SL1587的同步整流技术通过内部MOSFET替代续流二极管，减少了导通损耗。例如在24V转5V场景中，效率提升可超过10%，尤其适合对散热敏感的紧凑型设备。

?四、典型应用场景?

• ?车载设备供电?：将车辆24V蓄电池转换为导航系统或记录仪所需的12V/5V。
• ?工业控制模块?：为传感器、PLC模块提供稳定低压电源。
• ?快充适配器?：搭配快充协议芯片，实现多电压档位智能切换。

通过合理设计，SL1587能以极简的外围电路实现高效、稳定的电压转换。其兼顾性能与成本的优势，使其成为中功率降压应用的优选方案。
