前言
本文介绍了一套基于STM32的智能排队叫号系统，包含硬件端和APP端。硬件端采用STM32F103C8T6主控，集成WiFi模块(ESP8266)、OLED显示屏、语音播报和四个功能按键，实现取号、叫号等服务。APP端可实时显示窗口状态和排队数量，支持手机远程取号。系统通过MQTT协议实现设备互联，提供完整的项目思路和实现方法（不含代码）。配套资料包括原理图、PCB设计、演示视频和APP安装包，可通过指定网盘链接获取。系统预设WiFi热点为NET/12345678，设备LED灯闪烁表示正常运行。
一 连线图

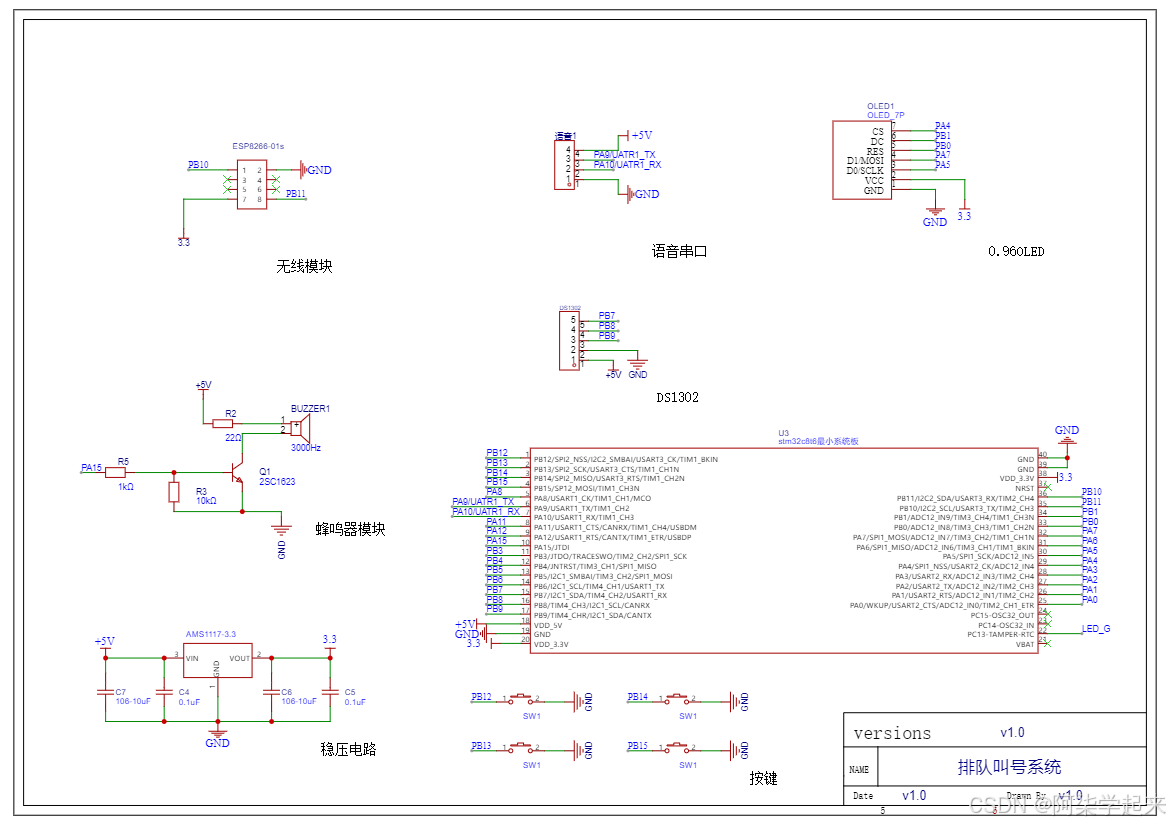

1 原理图
2. 开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明
（1）灯和机闪烁一下，说明我们已经连接上云平台，OLED显示屏中会显示联网状态，若MUC上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次
（2）硬件每隔5秒会向APP传输一次数据。

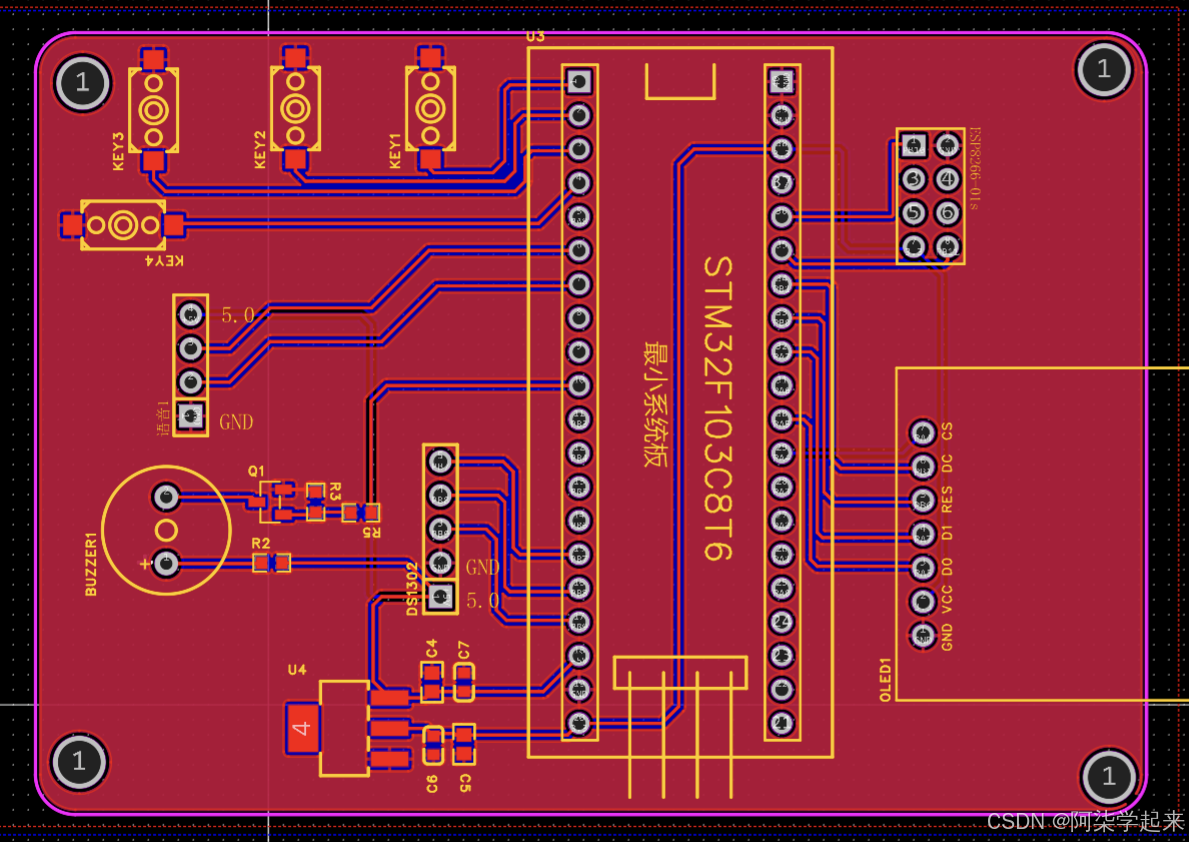

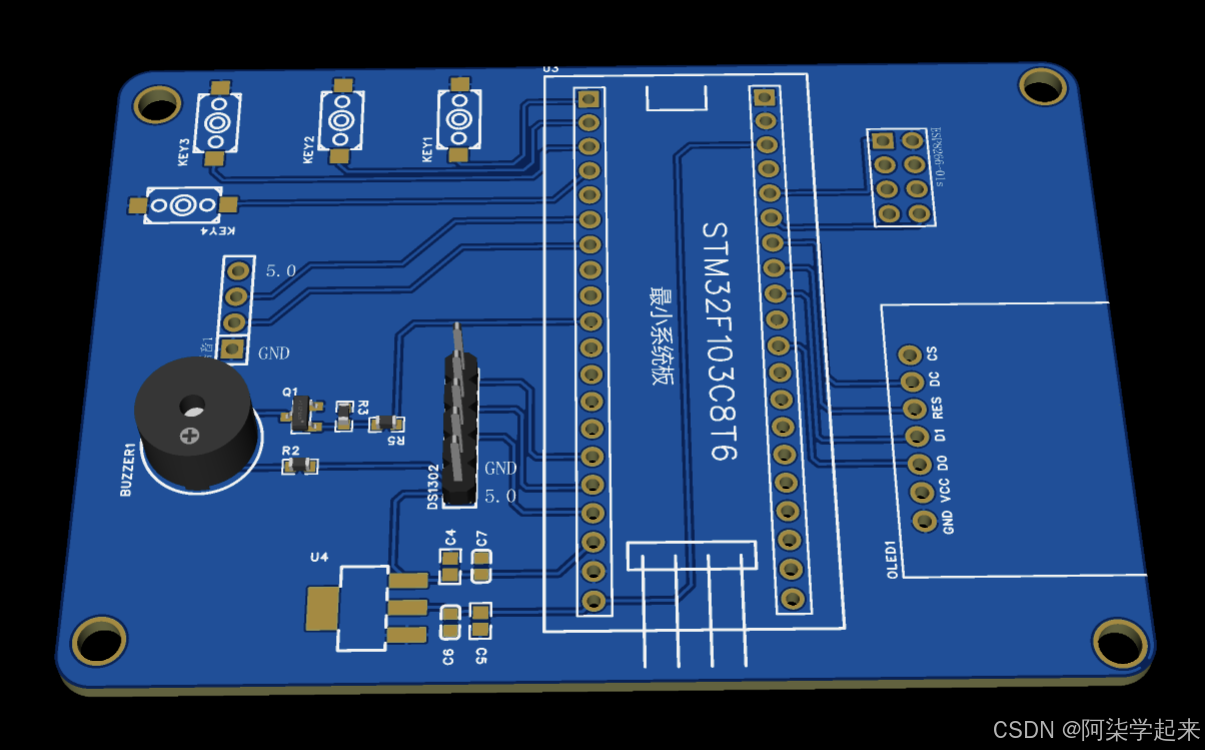

2 PCB效果

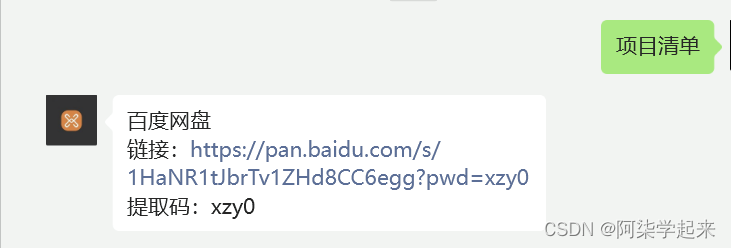

关注微信公众号--星之援工作室 发送关键字（项目清单）
可获取项目清单资料
????
????（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）
????（有疑问或需要定制或者技术支持等，也请自行联系博主）????

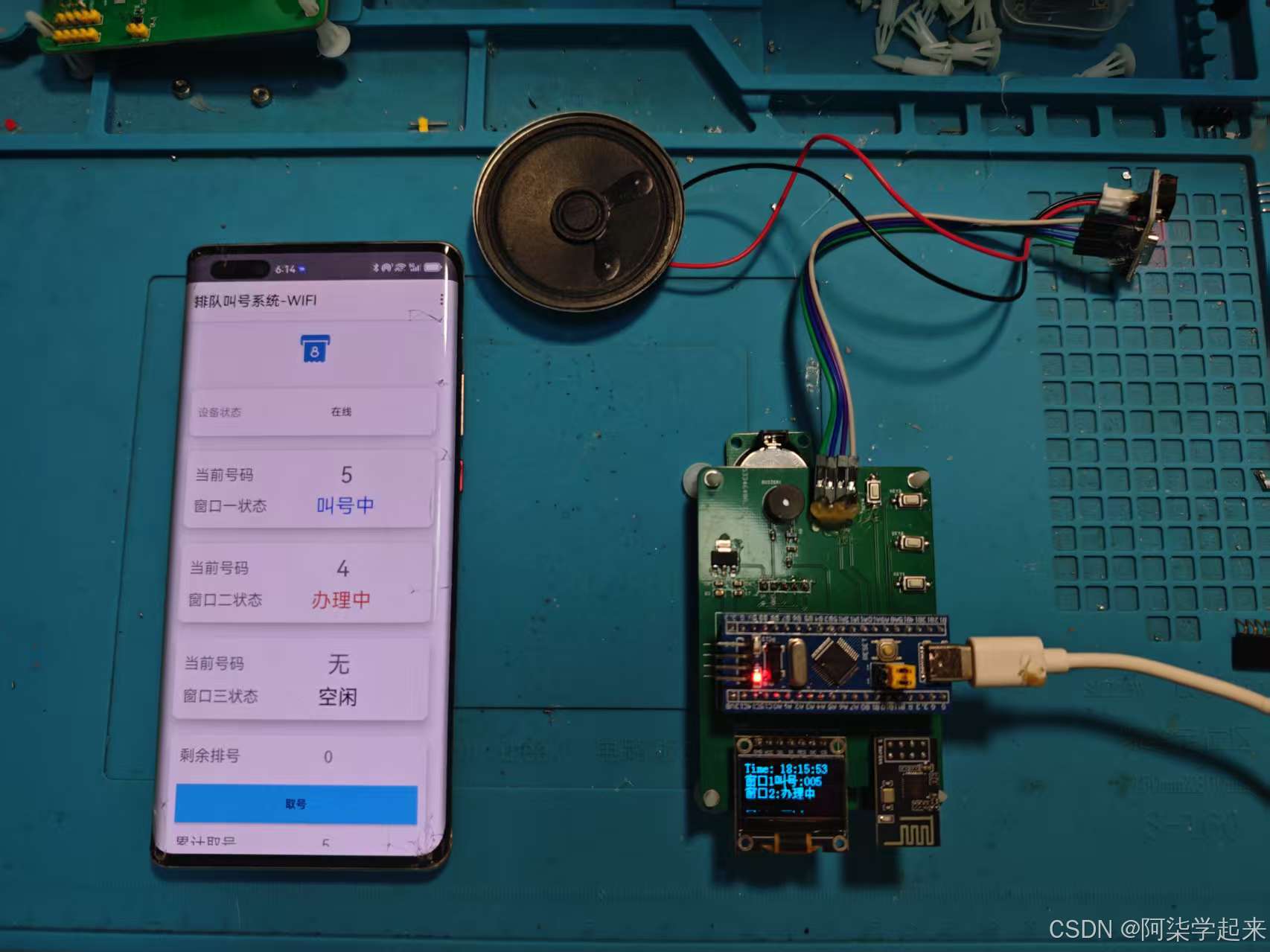

3 实物效果

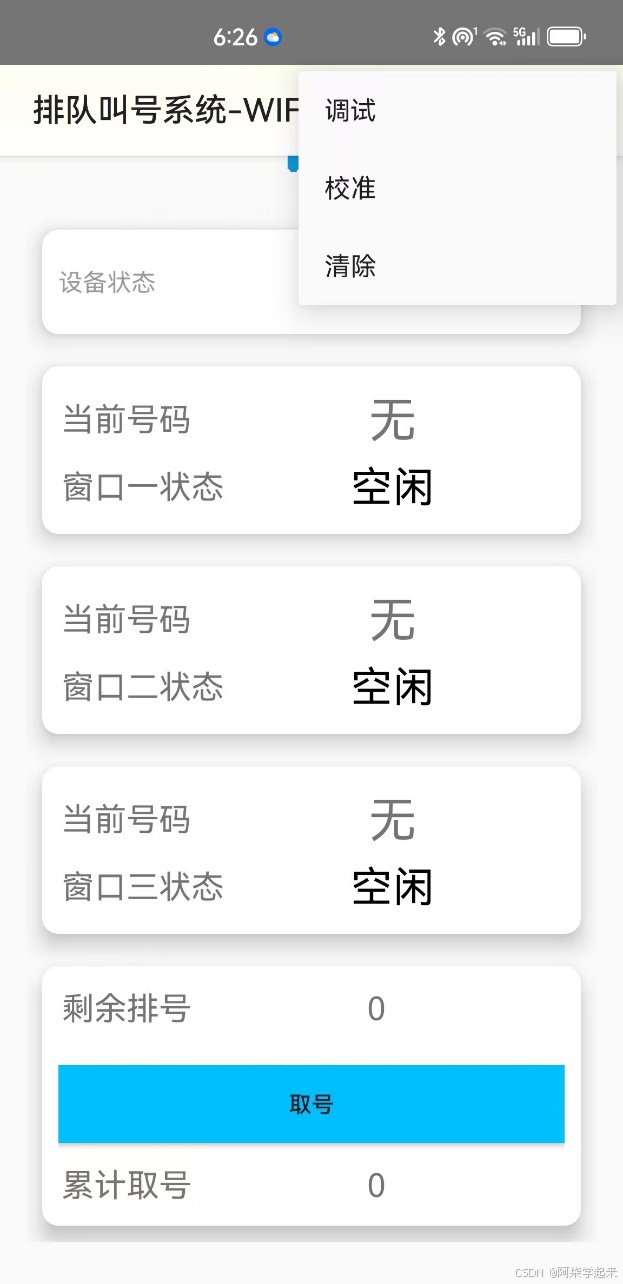

4 APP效果
5 功能概括
（1）硬件端
- STM32F103C8T6：用于所有程序的中控和模块数据通信；
- WiFi（ESP8266-01s）：用于传输相关监测的相关数据；
- OLED：实现设备数据的显示
- 时钟模块：实现模块的时间显示
- 语音播报模块（syn6288）：实现语音播报当前叫号信息
- 按键：实现叫号信息和取号功能
按键1 可以进行窗口1服务
按键2 可以进行窗口2服务
按键3 可以进行窗口3服务
按键4 可以进行取号服务
（2）APP端

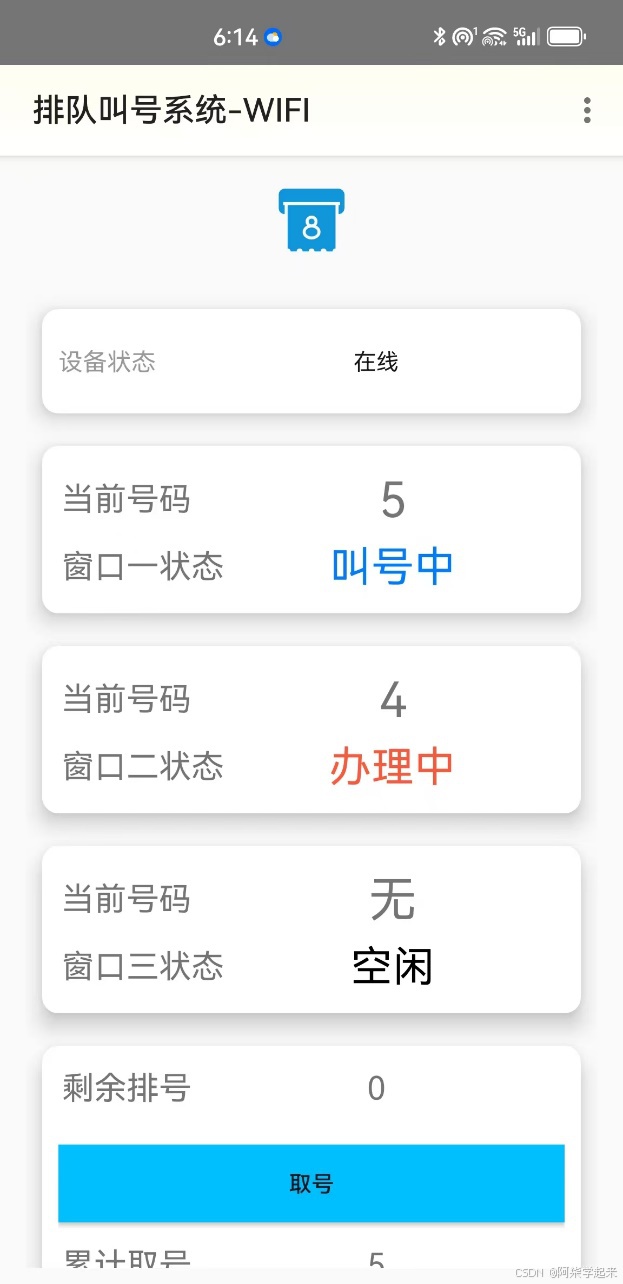

- 实时显示当前窗口正在办理的状态
- 显示当前叫号数量
- 可以手机远程取号
（3）云平台
只是链接各个设备使用，采用MQTT即时通讯；
（4）演示视频
通过网盘分享的文件：136.1.排队叫号系统-WiFi- 三窗口.mp4
链接: https://pan.baidu.com/s/1eIQL_IWcs24EVhx1A0bUqg?pwd=XZY0 提取码: XZY0
--来自百度网盘超级会员v6的分享
二 底层代码使用方式
1. 使用说明
（1）. 使用的时候设备会自动连接WIFI

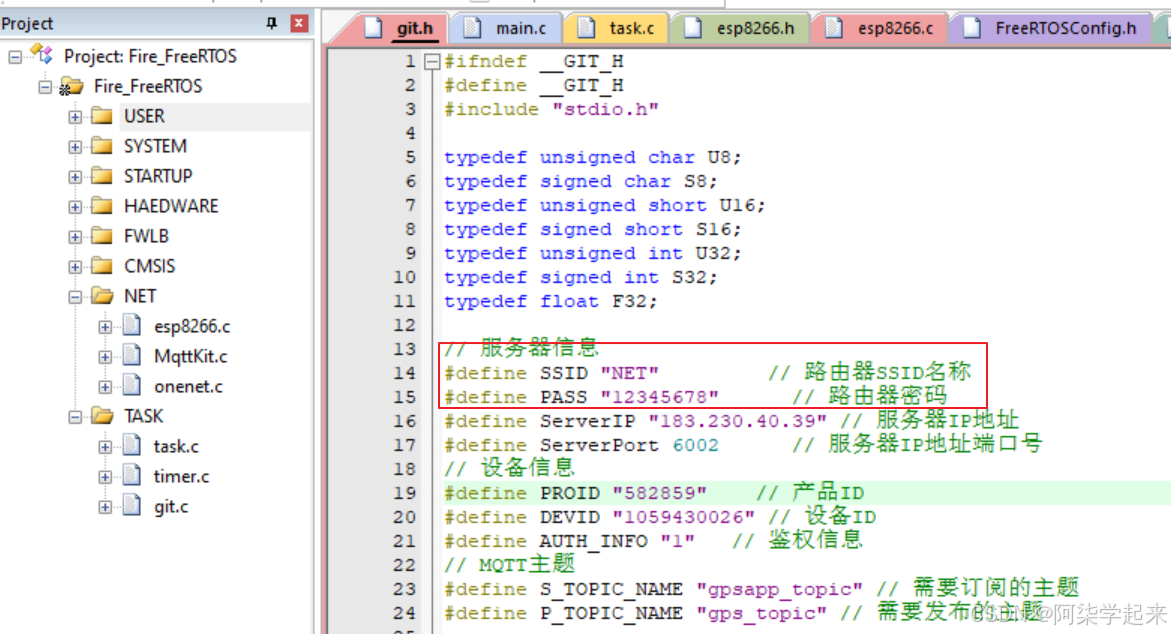

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。
（2）. 当设备处于正常状态的时候，开发板上面的LED会处于闪烁的状态。
（多看视频，视频中有完整功能演示）
（多看视频，视频中有完整功能演示）
（多看视频，视频中有完整功能演示）

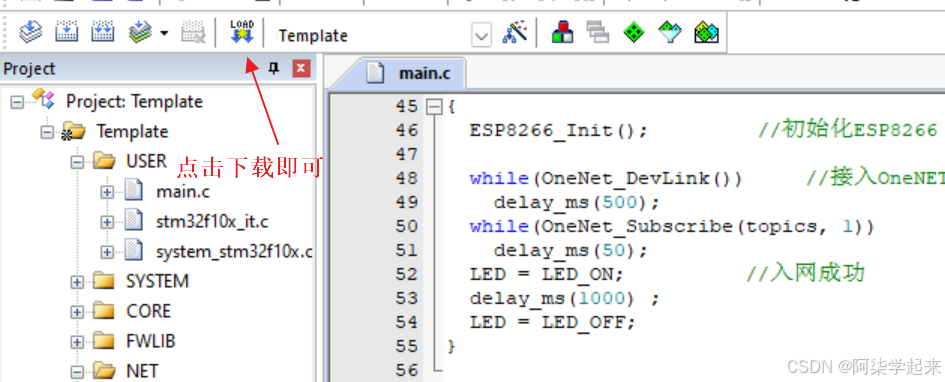

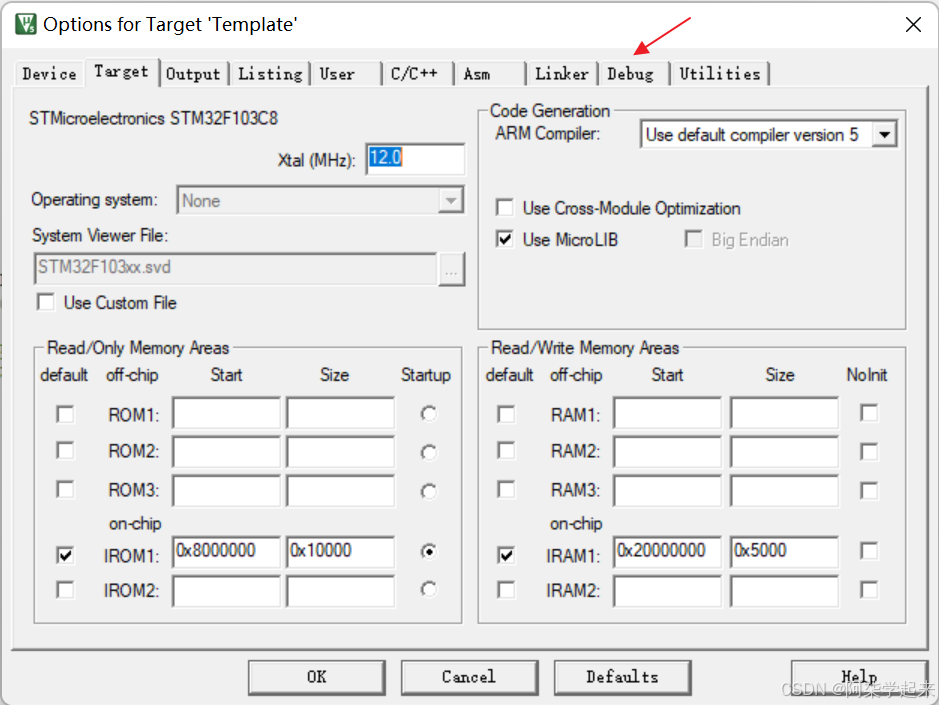

2. 下载程序
- 先根据原理图进行连线，连接好以后在做后面的操作

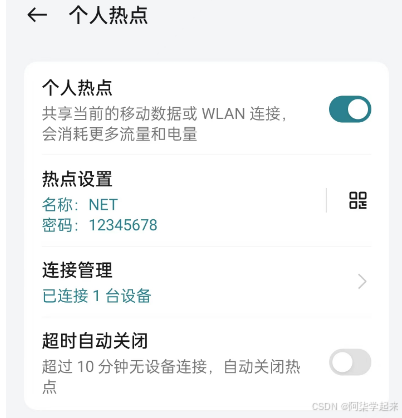

- 打开手机热点 热点名字：NET密码：12345678

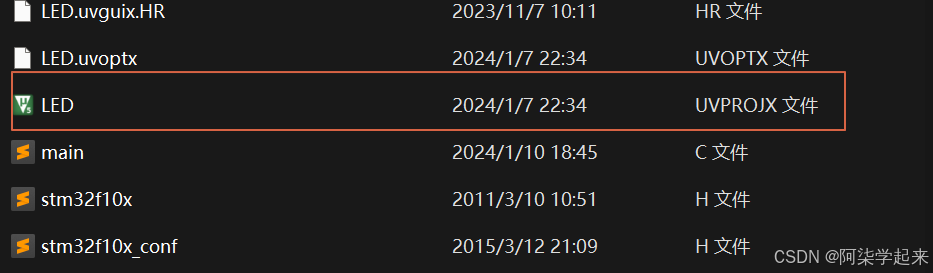

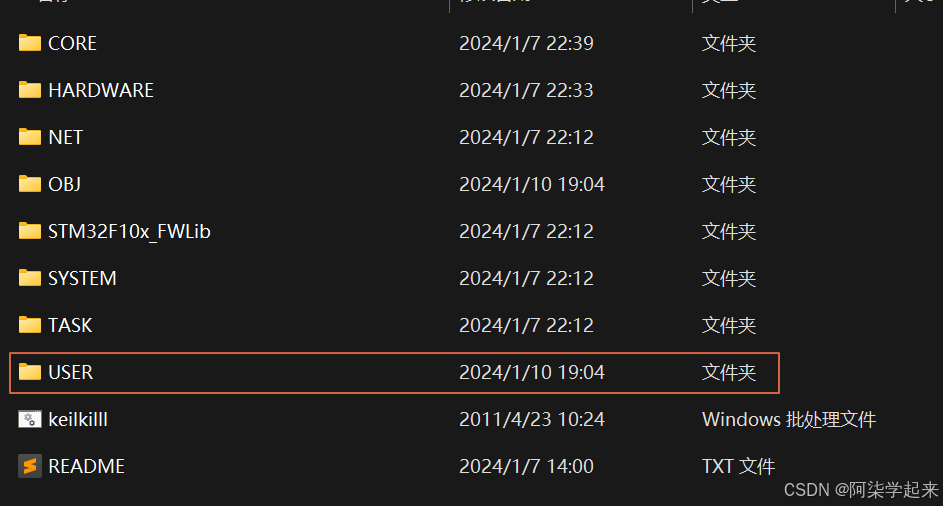

- 打开程序（硬件由工作室出的可以忽略下载程序这部分）
三 APP使用方式
- 下载APP
（1）操作方式：
使用Android手机安装APK进行操控
安装Android studio导入项目使用模拟器
官网下载最新版本
https://developer.android.google.cn/studio?hl=zh-cn
安装包（工作室版本）链接：
https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0
提取码：xzy0
安装教程
https://zhuanlan.zhihu.com/p/528196912
（2）使用说明
打开APP后设备会自动订阅MQTT主题，等待1-5秒APP会自动获取到设备上的数据，若1.5秒内没有获取到设备数据，则请检测设备是否在线，若在线，则请重新打开APP进行数据的获取
（多看视频，视频中有完整功能演示）
（多看视频，视频中有完整功能演示）
（多看视频，视频中有完整功能演示）
四 程序架构及修改（通用）
链接：
https://pan.baidu.com/s/1TZkvdEOp-ERgi-2A1o-KWw?pwd=XZY0
提取码：XZY0
APP参数修改
联系方式 微信号：13648103287
