测试产品：电源适配器；
雷卯实验室温湿度：26度 ， 61%；
测试标准：浪涌测试，需通过IEC61000-4-5 标准±1KV ， 测试次数正负各10次；
测试目的：测试雷卯05D471KJ、MB6S是否通过IEC61000-4-5 标准。
一．测试产品和标准要求如下：
| IEC61000-4-5 | 输入电压 | 测试次数 |
| 浪涌8/20μS | ±1KV | 10次 |

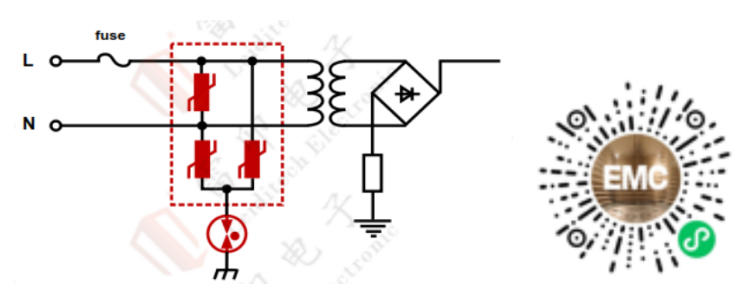

二、雷卯采用电路保护方案
（微信扫小程序二维码可以看更多保护方案）：

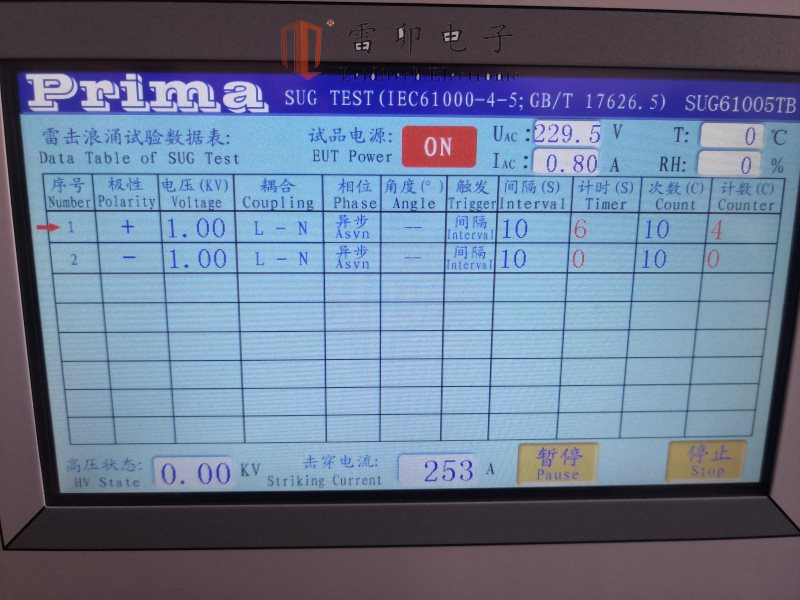

三．测试未更改前照片和结果数据记录：
| 项目 | 参数 | 结果 |
| 浪涌 | V=1KV，L-N，异步,电源230V，5C | 坏（整流桥、保险丝损坏） |

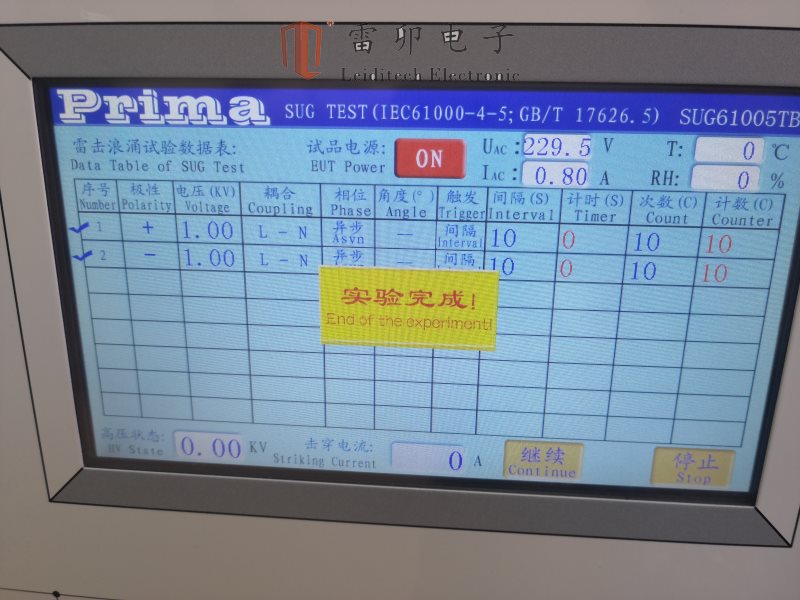

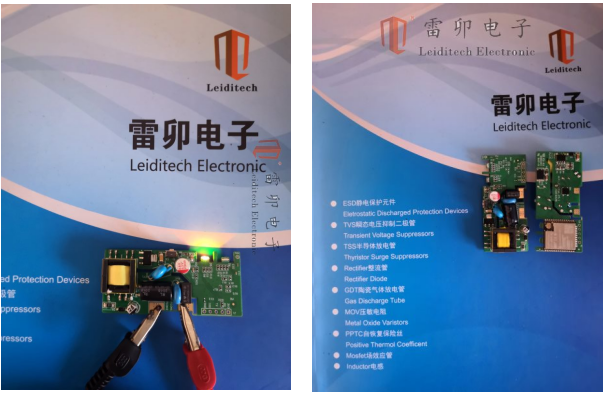

四、测试更改成雷卯05D471KJ、MB6S照片和结果数据记录：
| 项目 | 参数 | 结果 | |
| 1号板 | 浪涌 | V=1KV，L-N，异步,电源230V，10C | 通过 |
| 2号板 | 浪涌 | V=1KV，L-N，异步,电源230V，10C | 通过 |
推荐选用雷卯05D471KJ、MB6S，满足测试需求，并有充足余量。
总结：电子产品的接口防护需用过压保护器件，很多工程师意识到要用保护器件，但由于选型不当或没按照保护电路PCB设计原则，造成产品静电测试或EMC测试不通过，产品多次验证测试，浪费人力财力，造成产品延迟上市的事情总有发生，或过度设计，造成成本压力。
雷卯电子专业为客户提供电磁兼容EMC的设计服务，提供实验室做摸底测试，从客户高效，控本方便完成设计，希望为更多的客户能快速通过EMC的项目，提高产品可靠性尽力。
雷卯电子电磁兼容实验室，提供免费测试，提供外围静电保护参考电路。雷卯测试设备供客户免费测试，欢迎随时联系胡工18016225001。
