无线图传发射模块静电浪涌测试

测试产品：无线图传发射模块；

雷卯实验室温湿度：26度 ，61%；

目的：测试天线接口加上雷卯PESD0542U005是否通过静电IEC61000-4-2标准及群脉冲IEC61000-4-4标准。

一．测试客户产品及要求指标如下：

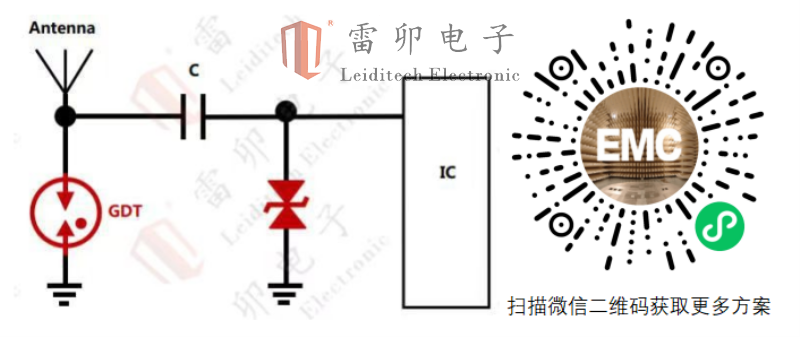

二、雷卯电路保护方案：

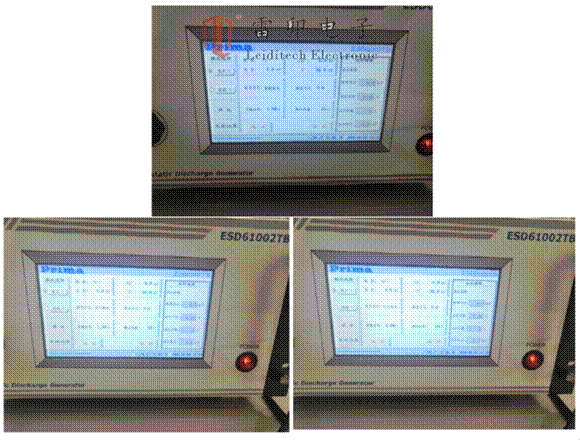

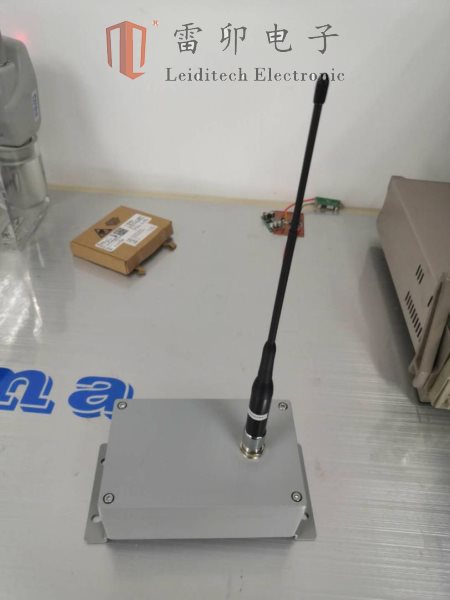

三、测试无线图传发射模块照片和数据记录：

加上雷卯PESD0542U005器件，可通过静电IEC61000-4-2标准及群脉冲IEC61000-4-4标准。

总结：电子产品的接口防护需用过压保护器件，很多工程师意识到要用保护器件，但由于选型不当或没按照ESD电路PCB设计原则，造成产品静电测试或EMC测试不通过，产品多次验证测试，浪费人力财力，造成产品延迟上市的事情总有发生，或过度设计，造成成本压力。

雷卯电子专业为客户提供电磁兼容EMC的设计服务，提供实验室做摸底测试，从客户高效，控本方便完成设计，希望为更多的客户能快速通过EMC的项目，提高产品可靠性尽力。雷卯电子电磁兼容实验室，提供免费测试，提供外围静电保护参考电路。

雷卯电子电磁兼容实验室，提供免费测试、方案整改，提供外围静电保护参考电路。雷卯测试设备供客户免费测试，欢迎随时联系胡工18016225001。
