测试产品：智能音箱浪涌测试；
雷卯实验室温湿度：26度 ， 61%；
测试标准：需通过IEC61000-4-5，测试300V，5次；
测试目的：测试雷卯SD1501P4-3是否通过IEC61000-4-5 标准

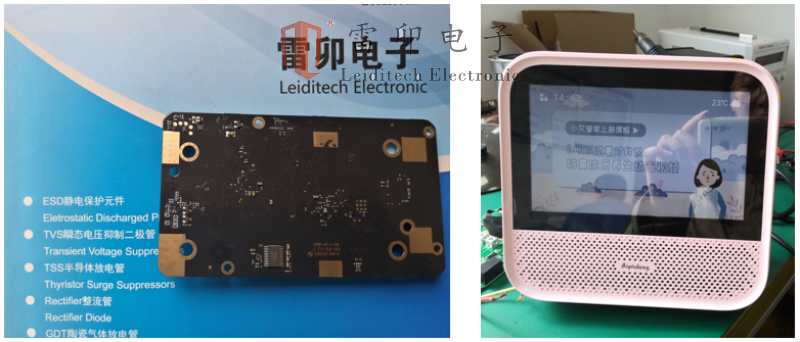

一．测试产品和标准要求如下：

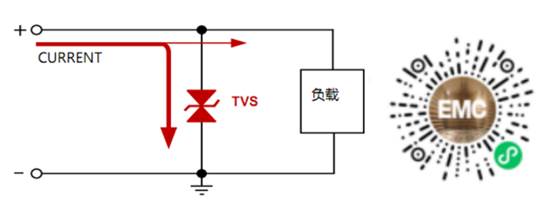

二、雷卯采用电路保护方案：
三、测试标准和结果数据记录：
| 项目 | 参数 | 结果（替换雷卯之前） |
| 浪涌8/20μS | V=170V，电源12V，5C | 未通过（第四次） |

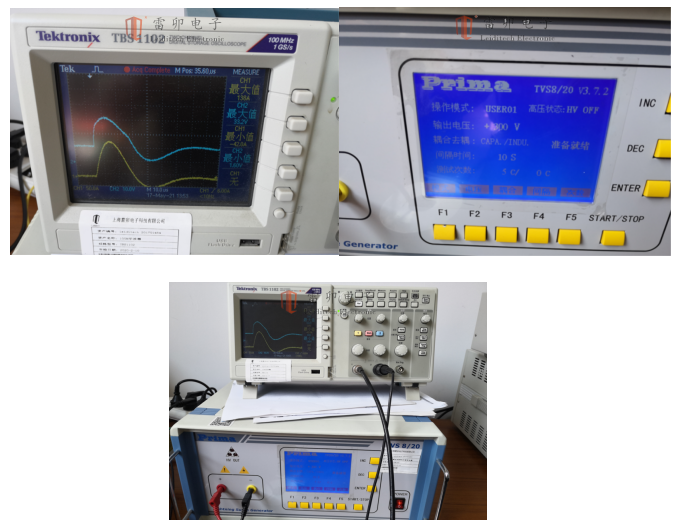

四、测试更改成雷卯SD1501P4-3照片和结果数据记录：
| 雷卯型号 | 项目 | 参数 | 结果 |
| SD1501P4-3 | 浪涌8/20μS | V=300V，电源12V，10C | 通过 |
推荐使用SD1501P4-3，满足浪涌测试需求。
总结电子产品的接口防护需用过压保护器件，很多工程师意识到要用保护器件，但由于选型不当或没按照ESD电路PCB设计原则，造成产品静电测试或EMC测试不通过，产品多次验证测试，浪费人力财力，造成产品延迟上市的事情总有发生，或过度设计，造成成本压力。
雷卯电子专业为客户提供电磁兼容EMC的设计服务，提供实验室做摸底测试，从客户高效，控本方便完成设计，希望为更多的客户能快速通过EMC的项目，提高产品可靠性尽力。
雷卯电子电磁兼容实验室，提供免费测试，提供外围静电保护参考电路。雷卯测试设备供客户免费测试，欢迎随时联系胡工18016225001。
