雷卯实验室温湿度：26度 ， 61%；
测试标准：需通过IEC61000-4-5 ，测试DC 60V；
测试目的：测试雷卯TVS 5.0SMDJ60CA是否通过IEC61000-4-5 标准
一．测试产品和标准要求如下：
| 测试标准 | DC | 浪涌 | 输入电压 | 次数 | |
| IEC61000-4-5 | 差模 | 60V | 8/20 | 1KV | 5C |
| 共模 | 60V | 8/20 | 2KV | 5C |

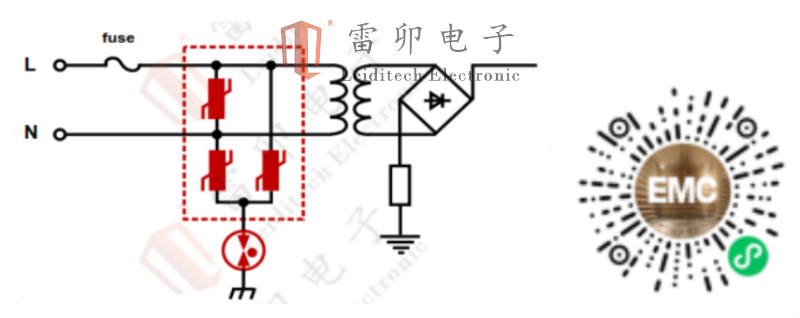

二、雷卯采用电路保护方案：

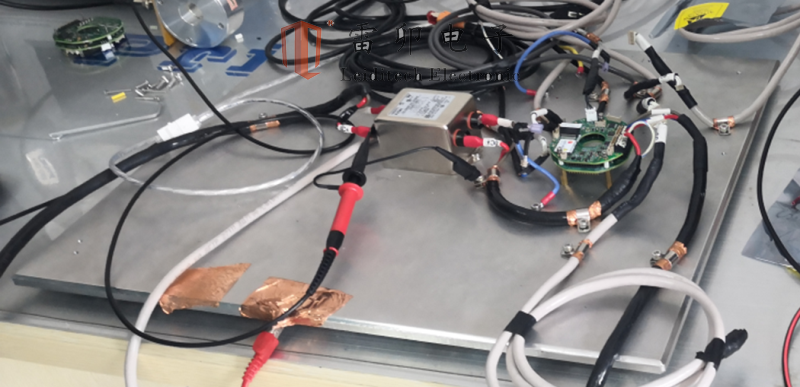

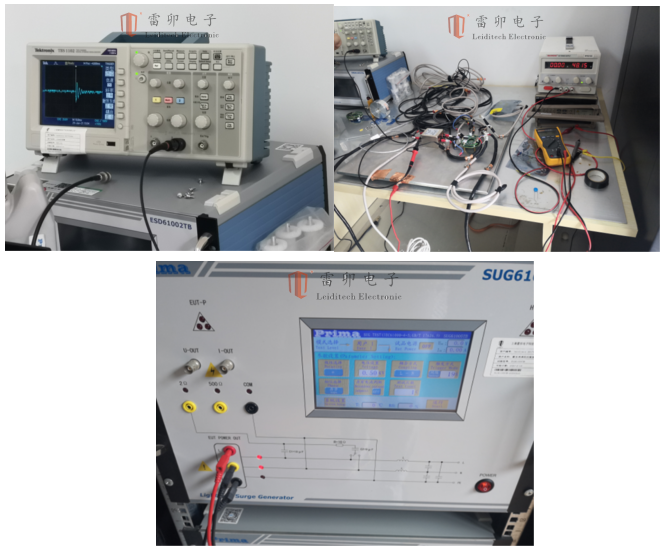

三 、测试更改成雷卯5.0SMDJ60CA照片和结果数据记录：
| 8/20 | 电源 | 电压 | 耦合方式 | 测试次数 | 测试结果 |
| 原板 | 48V | +0.5KV | L-N | 1C | 坏 |
| 加压敏电阻10D650K | 48V | ±0.5KV | L-N | 1C | 坏 |
| 加TVS 5.0SMDJ60CA 2颗 | 48V | ±0.5KV | L-N | 5C | 好 |
| 48V | ±1KV | L-N | 5C | 好 | |
| 48V | ±1KV | L-PE/N-PE | 5C | 好 | |
| 48V | ±2KV | L-PE/N-PE | 5C | 好 | |
| 加TVS 5.0SMDJ60CA 1颗 | 48V | ±0.5KV | L-N | 5C | 好 |
| 48V | ±1KV | L-N | 5C | 好 | |
| 48V | ±1KV | L-PE/N-PE | 5C | 好 | |
| 48V | ±2KV | L-PE/N-PE | 5C | 好 |
推荐使用5.0SMDJ60CA，满足浪涌IEC61000-4-5测试需求。
总结
电子产品的接口防护需用过压保护器件，很多工程师意识到要用保护器件，但由于选型不当或没按照保护电路PCB设计原则，造成产品静电测试或EMC测试不通过，产品多次验证测试，浪费人力财力，造成产品延迟上市的事情总有发生，或过度设计，造成成本压力。
雷卯电子专业为客户提供电磁兼容EMC的设计服务，提供实验室做摸底测试，从客户高效，控本方便完成设计，希望为更多的客户能快速通过EMC的项目，提高产品可靠性尽力。
雷卯电子电磁兼容实验室，提供免费测试，提供外围静电保护参考电路。雷卯测试设备供客户免费测试，欢迎随时联系胡工18016225001。
