电池管理系统BMS通信接口浪涌静电保护方案

电池管理系统（BMS）通过精确管理每节电池的充放电过程，显著提升电池寿命、续航能力及能源利用效率。从电池包结构来看，多节电池串联形成Cell，便于实现充放电均衡管理与温度检测等功能；多个Cell串联后再并联，可在提升输出电压的同时增大输出电流，从而满足驱动电机所需的功率水平。

作为专业的半导体器件制造商与电路保护解决方案服务商，东沃电子将重点阐述BMS通信接口浪涌与静电保护的重要性、ESD对BMS通信系统的保护机制以及相关器件的选型建议。

BMS通信接口保护的重要性

各个Cell、微控制器（Micro Controller）及BMS/充电控制器（Charge Controller）之间需协同工作，因此可靠的数据通信至关重要。常见的通信总线包括RS-485、RS-232和CAN等。通信的可靠性与实时性直接关系到整个系统能否安全稳定运行，其重要性不言而喻。

这些通信线路易受雷电、系统电源浪涌和静电干扰的影响，可能导致通信中断、系统永久损坏，甚至引发严重安全事故。因此，必须在通信线路上增设ESD静电保护二极管，以有效抑制雷电、电源浪涌和静电所带来的威胁。

东沃BMS通信接口浪涌与静电保护方案

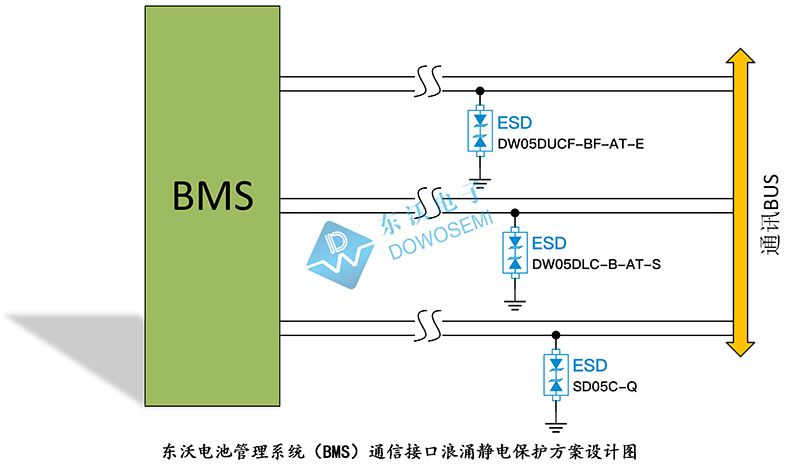

在东沃提供的BMS通信接口保护方案中，通常在整个电池串上部署ESD保护二极管，以防范上述风险。推荐使用东沃电子推出的ESD保护二极管DW05DUCF-BF-AT-E，该产品已通过AEC-Q101汽车级认证，结电容低至0.4pF，可在高速通信中最大限度减少对信号波形的影响；其漏电流低至0.5μA，有助于节能降耗。

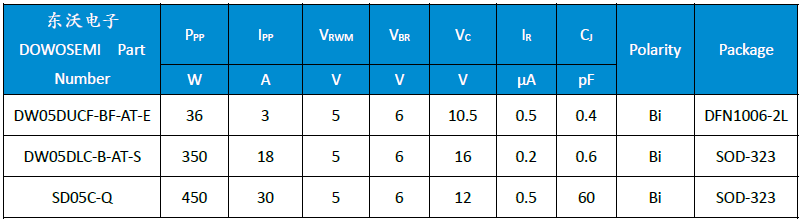

在IEC61000-4-5（tp=8/20μs）标准测试条件下，该器件可承受3A浪涌电流。若需更高等级的防护，可选择支持18A电流的车规级ESD管DW05DLC-B-AT-S，或30A电流的SD05C-Q，符合AEC-Q101认证。查看对应型号规格书，其具体参数如下：

以上即为BMS通信接口浪涌与静电保护方案及ESD二极管选型内容的简要介绍。如在实际应用中需处理EMC/EMI兼容性问题、进行IEC 61000-4系列标准符合性验证，或需优化防护拓扑、调整保护器件参数等深度技术协作， 东沃电子DOWOSEMI资深FAE团队可提供专业支持。欢迎广大新老客户垂询：13675816901（微信同号）朱工
